Une coupe explique une construction précise, à une date donnée. Les photographies et dessins historiques ci-dessous servent à repérer les couches, les interruptions et les accès ; ils ne décrivent pas automatiquement un bain ou un sauna vendu aujourd’hui. Pour les choix actuels, le dessin coté de la variante commandée reste la référence.
Lire d’abord la fermeture supérieure du bain

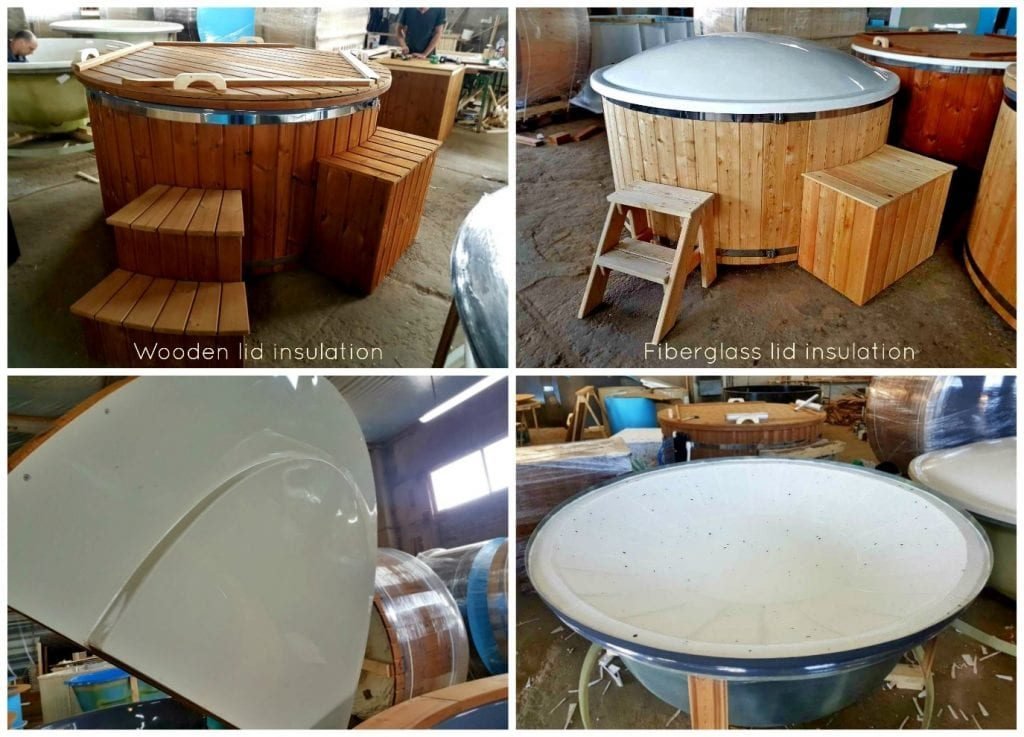

Lorsque l’eau est chaude, la surface ouverte constitue une voie importante d’échange avec l’air. Un couvercle isolé et bien ajusté limite l’évaporation et les pertes entre les séances. Son intérêt dépend de l’usage : il est particulièrement pertinent lorsque l’eau reste dans la cuve, mais il doit aussi résister à la pluie, se manipuler en sécurité et fermer correctement les bords.
La couverture thermique pour bain nordique constitue un équipement à examiner séparément : faites confirmer sa forme et ses dimensions pour votre cuve. Comparez aussi son poids et l’espace nécessaire à sa manipulation avant de retenir une solution sur le seul mot « isolante ».
Distinguer les couches autour de la paroi et du fond
Une cuve traditionnelle entièrement en bois ne reçoit pas la même enveloppe qu’une coque en polypropylène ou en fibre de verre. Les archives TimberIN illustrent des panneaux de polystyrène autour de certaines cuves en polypropylène et une mousse de polyuréthane sur certaines coques en fibre de verre. Ces images montrent des méthodes employées sur des configurations historiques ; le matériau, l’épaisseur et les zones couvertes du produit actuellement vendu doivent être confirmés sur son dessin de coupe.
L’enveloppe doit rester continue sans condamner les unions, la bonde, la pompe, la filtration ou les trappes de service. Elle doit aussi éviter de retenir l’eau dans l’habillage. Le drainage, la ventilation de la zone technique et la protection contre les rongeurs font partie de la solution.
Repérer les interruptions et les accès de service
Les tuyaux entre la cuve, le poêle, la filtration et une éventuelle pompe à chaleur peuvent perdre de la chaleur et sont sensibles au gel. Leur isolation doit rester compatible avec la température du fluide, la purge, les vannes et les inspections. Une cuve bien isolée ne compense pas une conduite longue, exposée ou impossible à vider.
| Zone | Objectif | Question à poser |
|---|---|---|
| Surface | Limiter évaporation et échange avec l’air. | Le couvercle est-il isolé, ajusté et réaliste à manipuler ? |
| Parois | Ralentir le transfert vers l’extérieur. | Quel système est prévu pour la coque choisie ? |
| Fond | Limiter le transfert vers la base. | L’isolation résiste-t-elle à l’humidité et aux charges prévues ? |
| Tuyaux | Conserver la chaleur et faciliter l’hivernage. | Chaque tronçon reste-t-il inspectable et purgeable ? |

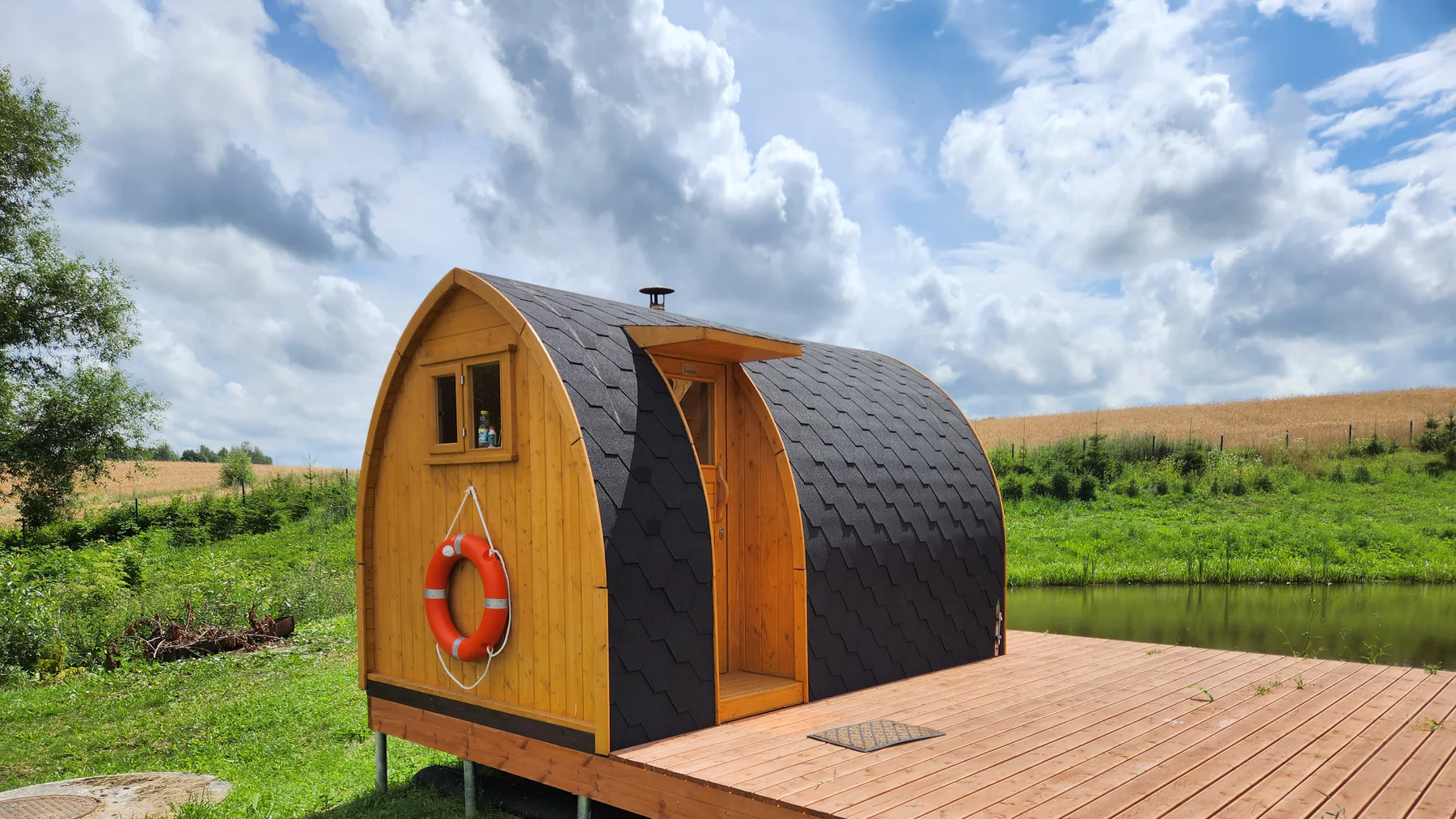

Sauna extérieur : murs et plafond forment une composition

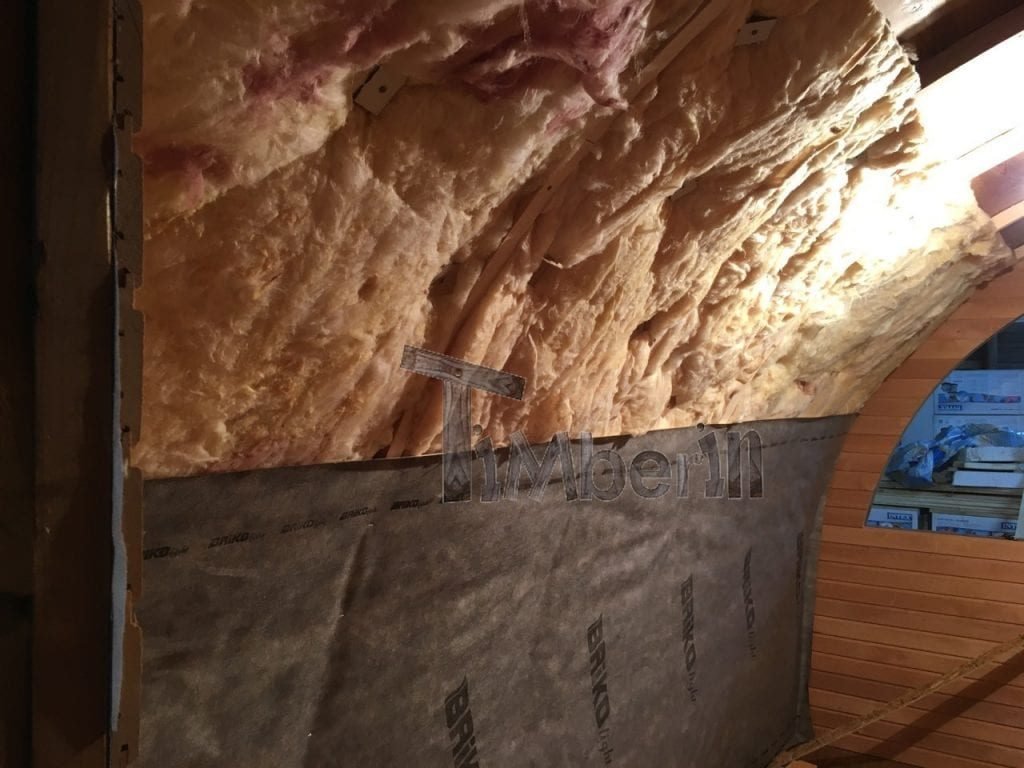

Dans un sauna isolé, l’isolant, la gestion de la vapeur, les raccords et le parement intérieur doivent être conçus ensemble. Une image de coupe TimberIN historique montre une paroi avec bois extérieur de 44 mm, barrières, environ 50 mm d’isolant et parement intérieur de 20 mm. Ces épaisseurs appartiennent à cet exemple ancien et ne constituent pas la spécification de tous les saunas actuels.
Le plafond mérite une attention particulière, car l’air le plus chaud s’y accumule. Le pare-vapeur côté chaud doit être continu selon la conception, avec des raccords soignés autour des traversées. Le lambris intérieur et sa lame de construction protègent l’ensemble sans remplacer la gestion de la vapeur.
Ventilation : isoler ne signifie pas rendre hermétique
Une cabine isolée doit toujours conserver les entrées et sorties d’air prévues. La ventilation contribue au confort, au fonctionnement du poêle et au séchage de la cabine. Bloquer une ouverture pour « garder plus de chaleur » peut déséquilibrer le système et augmenter l’humidité retenue dans les matériaux.
Ce que montrent les observations TimberIN de 2016
La source danoise archivait des essais internes réalisés en 2016 sans modèle complet, répétitions ni protocole de mesure publié. Elle rapportait, pour les configurations observées, une montée à 90 °C d’environ 60 à 90 minutes pour un sauna non isolé contre 30 à 60 minutes pour un sauna isolé. Pour un bain non isolé chauffé autour de 5 °C extérieur, elle indiquait environ 4 heures, avec environ 30 minutes de moins après isolation, ainsi qu’une baisse nocturne de 4 à 5 °C lors d’une observation à −10 °C.
Annoter une coupe avant de l’utiliser
- Notez la date, la référence et la variante représentées.
- Identifiez chaque couche avec son matériau et son épaisseur confirmés, sans compléter les légendes par supposition.
- Marquez les interruptions, les raccords et les volumes devant rester ventilés, drainés ou accessibles.
- Listez les différences avec votre projet et faites-les confirmer sur le dessin actuel.
Cette lecture ne calcule ni performance thermique, ni résistance au feu, ni charge admissible. Pour décider des options actuelles, consultez le guide d’isolation du bain nordique. Le relevé du temps de chauffe répond à une autre question : ce que produit réellement votre installation dans ses conditions d’usage.
À retenir avant de décider
Questions pour lire un document de construction
Une coupe ancienne suffit-elle pour choisir une isolation actuelle ?
Non. Elle aide à comprendre les couches d’un exemple, mais le dessin de la variante actuelle doit confirmer matériaux, épaisseurs, interruptions et accès.
Peut-on comparer deux produits avec le seul mot « isolé » ?
Non. Demandez les zones couvertes, le matériau, l’épaisseur, les interruptions, l’accès technique et la gestion de l’humidité.
Les chiffres de 2016 prédisent-ils mon temps de chauffe ?
Non. Ils décrivent des observations internes historiques sans protocole complet publié. Ils illustrent l’influence possible de l’enveloppe, mais ne remplacent pas les données du produit actuel ni les conditions réelles d’usage.
