À préparer avant la livraison
Exigences électriques pour un bain nordique ou un sauna
La bonne alimentation ne se choisit pas à partir du nom du produit. Elle dépend du réchauffeur retenu, des équipements ajoutés et du type de raccordement disponible sur le site. La configuration doit donc être figée avant que l’électricien dimensionne le câble principal et les protections.
Ce guide permet de préparer l’échange entre le client, TimberIN et l’électricien local. Il ne remplace ni la notice de l’appareil livré ni le contrôle du professionnel qui réalisera le raccordement.
2. RéseauVérifier si l’alimentation retenue sera monophasée ou triphasée.
3. ÉlectricienFaire calculer la section du câble, la mise à la terre et les protections.
Commencer par la fiche à remettre à l’électricien
Avant de tirer le câble depuis la maison, réunissez les informations de la variante réellement commandée. Une préparation fondée sur un modèle « similaire » peut devenir insuffisante dès qu’un réchauffeur, un massage ou une pompe à chaleur change.
- modèle exact du bain nordique ou du sauna ;
- puissance du réchauffeur électrique, lorsqu’il est prévu ;
- raccordement monophasé ou triphasé retenu pour ce réchauffeur ;
- massage à air, hydromassage, filtration et pompe à chaleur présents ou absents ;
- coffret principal intégré ou appareils terminés par des prises européennes ;
- éclairage du sauna présent ou absent ;
- emplacement final du coffret, de la prise étanche et du cheminement du câble.
Principe de sécurité : le client prépare l’accès et transmet les données. Le calcul, les protections et le raccordement au réseau restent à la charge d’un électricien qualifié sur place.

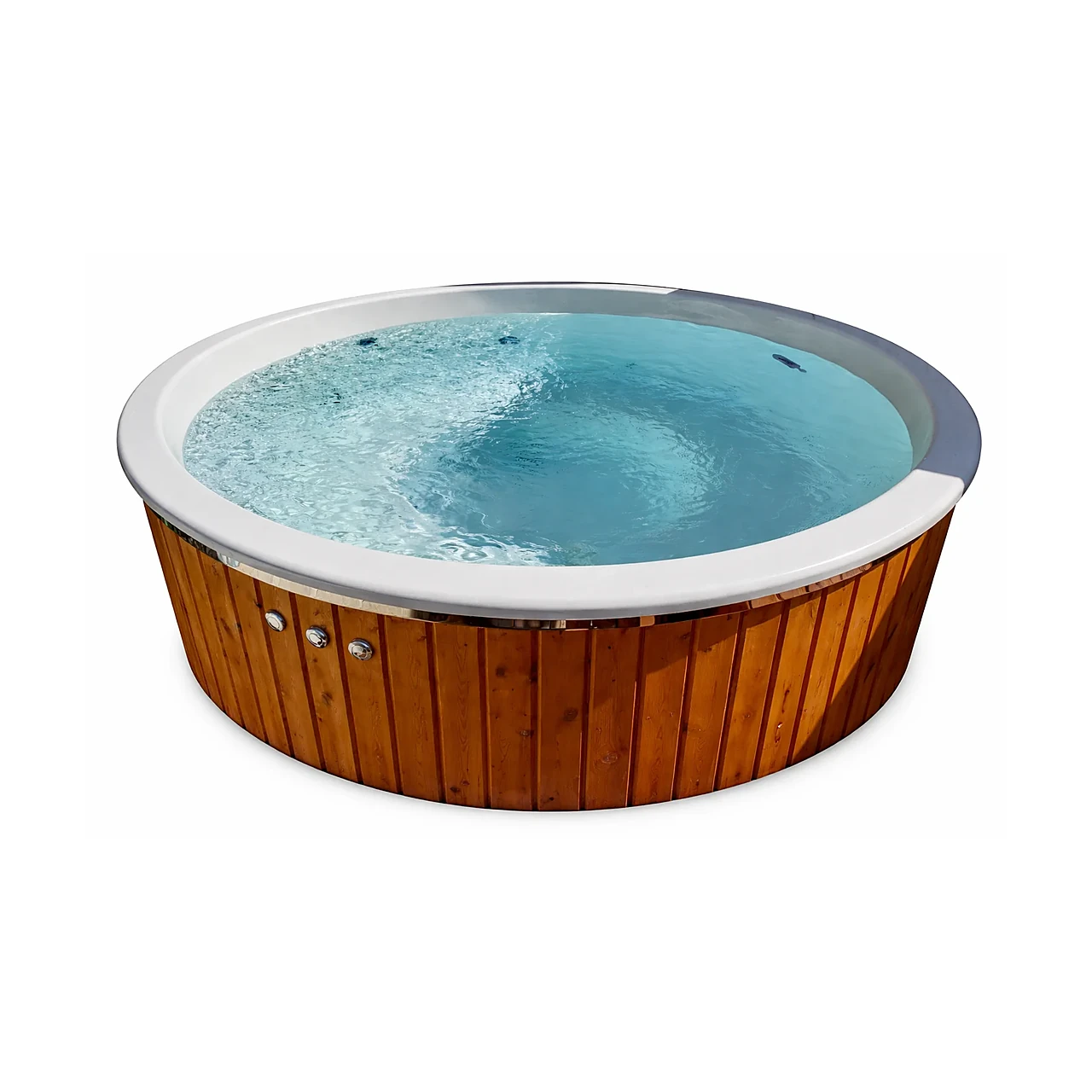

Bain nordique avec réchauffeur électrique : une alimentation principale
Lorsqu’un réchauffeur électrique est installé, le bain reçoit une installation électrique complète. Le réchauffeur et les autres composants commandés sont raccordés au coffret électrique du bain, qui comprend les fusibles et les disjoncteurs prévus pour cet ensemble.
Le client doit faire arriver depuis sa source électrique un câble principal jusqu’à ce coffret. Le type de câble suit le raccordement du réchauffeur : alimentation monophasée 220 V lorsqu’elle est admise pour la puissance choisie, ou alimentation triphasée 400 V. La section des conducteurs doit être calculée pour la charge de la configuration complète.
Puissance du réchauffeur, raccordement et intensité
Un réchauffeur de 6 kW est habituel. Selon la configuration, les puissances peuvent aussi être de 3, 9, 12 ou 15 kW. Le tableau technique fourni couvre également 18 kW ; sa disponibilité pour le projet doit être confirmée dans la configuration finale.
Le raccordement triphasé est normalement recommandé quelle que soit la puissance. Les réchauffeurs de 3 et 6 kW peuvent toutefois être raccordés en monophasé lorsque cette solution est confirmée pour l’appareil livré.
| Puissance du réchauffeur | 220 V monophasé | 400 V triphasé |
|---|---|---|
| 3 kW | 13 A | 5 A |
| 6 kW | 26 A | 9 A |
| 9 kW | — | 14 A |
| 12 kW | — | 18 A |
| 15 kW | — | 22 A |
| 18 kW | — | 27 A |
Intensités reprises du tableau fourni. Seules l’alimentation monophasée et l’alimentation 400 V triphasée utiles à cette préparation sont présentées. La plaque, la notice et la configuration livrée restent les références du raccordement.
Ajouter les autres composants électriques du bain
La puissance du réchauffeur n’est qu’une partie du dossier. Relevez chaque option présente sur le bon de commande et transmettez la liste complète à l’électricien.
| Composant | Alimentation | Intensité indiquée |
|---|---|---|
| Système de massage à air | 220 V monophasé | 4 A |
| Système d’hydromassage | 220 V monophasé | 5 A |
| Système de filtration | 220 V monophasé | 2 A |
| Pompe à chaleur de 5 kW | 220 V monophasé | 5 A |
Ces valeurs décrivent les appareils séparément. L’alimentation principale du bain doit être calculée à partir de l’ensemble réellement installé et de la manière dont le coffret le distribue. C’est pourquoi la section du câble ne peut pas être déduite d’une valeur isolée dans le tableau.
Deux préparations possibles entre la maison et le bain
Avec réchauffeur électrique
Câble principal jusqu’au coffret du bain
Le réchauffeur et les autres composants sont déjà organisés dans l’installation du bain. Un câble principal adapté au raccordement choisi doit arriver depuis la maison jusqu’au coffret électrique intégré.
Le coffret distribue ensuite l’alimentation aux appareils au moyen de ses fusibles et disjoncteurs.
Sans réchauffeur électrique
Ligne dédiée et prise étanche
Avec un chauffage au bois, ou lorsqu’une pompe à chaleur et d’autres appareils sont fournis sans coffret principal, chaque équipement électrique est terminé par une prise européenne.
Le client doit prévoir une ligne dédiée depuis la maison et une prise étanche mise à la terre, sous protection par disjoncteur. TimberIN recommande de placer cette prise dans l’espace technique protégé sous le bain, à un endroit accessible et validé par l’électricien.
Ne supposez pas qu’un bain chauffé au bois n’a besoin d’aucune électricité. La filtration, le massage ou la pompe à chaleur peuvent imposer une alimentation même en l’absence de réchauffeur électrique.
Pour un sauna, séparer le poêle et l’éclairage
Poêle électrique
Les poêles de sauna sont livrés non câblés. Un électricien local doit raccorder le poêle au câble dédié venant de la maison, conformément au modèle réellement livré.
La plupart des poêles destinés à assurer la puissance de chauffe nécessaire sont de 9 kW ou plus et sont normalement raccordés en triphasé 400 V. Certains modèles de 6,8 kW peuvent être raccordés en monophasé 220 V.
Éclairage intérieur
Lorsque l’éclairage est commandé, ses câbles sont installés et regroupés vers le coffret électrique situé à l’extérieur du sauna. Ce coffret doit ensuite recevoir une alimentation 220 V préparée sur le site.
Le circuit du poêle et l’alimentation de l’éclairage doivent donc être identifiés séparément dans le dossier transmis à l’électricien.
Pour comparer les modèles et les configurations de chauffe, consultez les pages dédiées aux bains nordiques électriques et aux saunas extérieurs électriques. Le présent guide reste centré sur la préparation du site.
Le contrôle à terminer avant la livraison
- Valider le produit. Le modèle, le réchauffeur et les options électriques correspondent au devis final.
- Valider le réseau. Le raccordement monophasé ou triphasé est confirmé pour la puissance commandée.
- Inventorier les appareils. Massage, hydromassage, filtration, pompe à chaleur et éclairage sont tous indiqués.
- Choisir le point d’arrivée. Coffret intégré ou prise étanche dédiée : le scénario du bain est clairement identifié.
- Faire dimensionner l’installation. L’électricien calcule le câble principal, la mise à la terre, les fusibles et les disjoncteurs nécessaires.
- Garder les documents. La notice et les données de l’équipement livré restent disponibles pour le raccordement et la réception.
