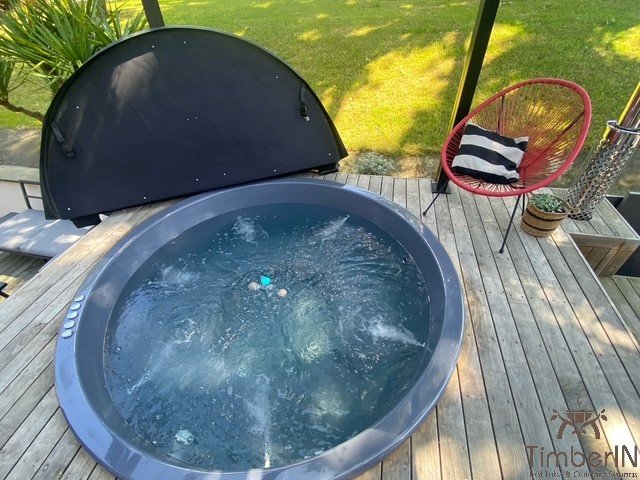

Découvrez ce modèle installé chez nos clients en France.
Geoffroy — SAUVIGNY-LES-BOIS, France
Voir le projet complet
Thomas — SAINT-AMÉ, France
Voir le projet complet
Samuel — Concarneau, France
Voir le projet completDescription du Produit
Sept cuves fixes à choisir avant de dessiner la terrasse

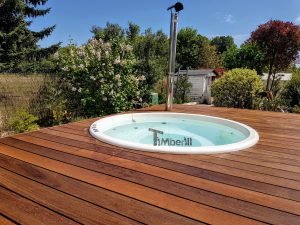

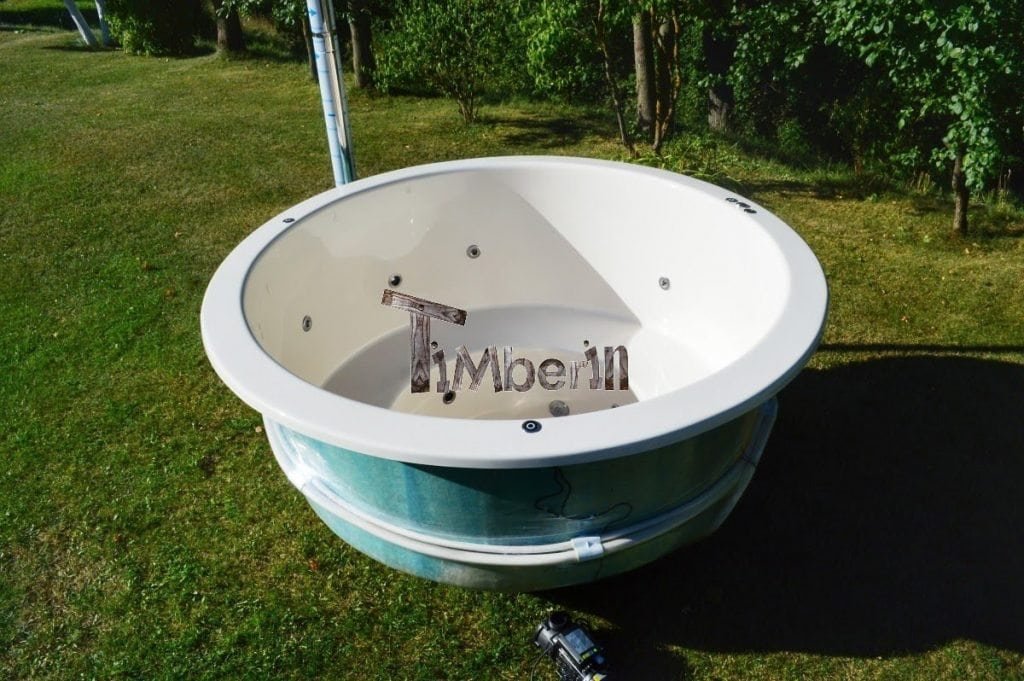

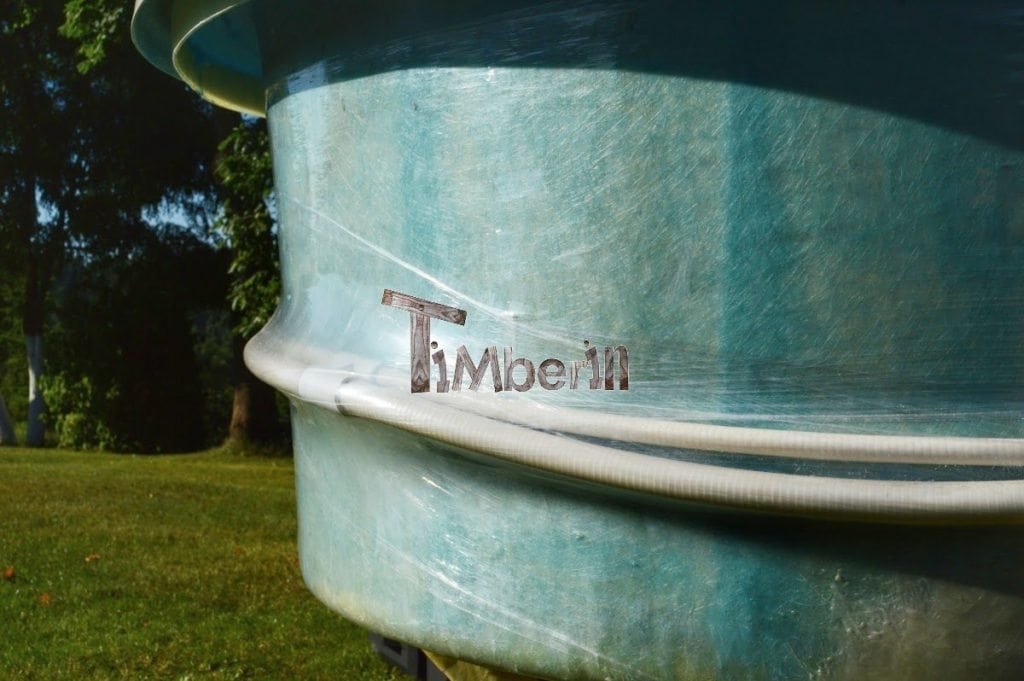

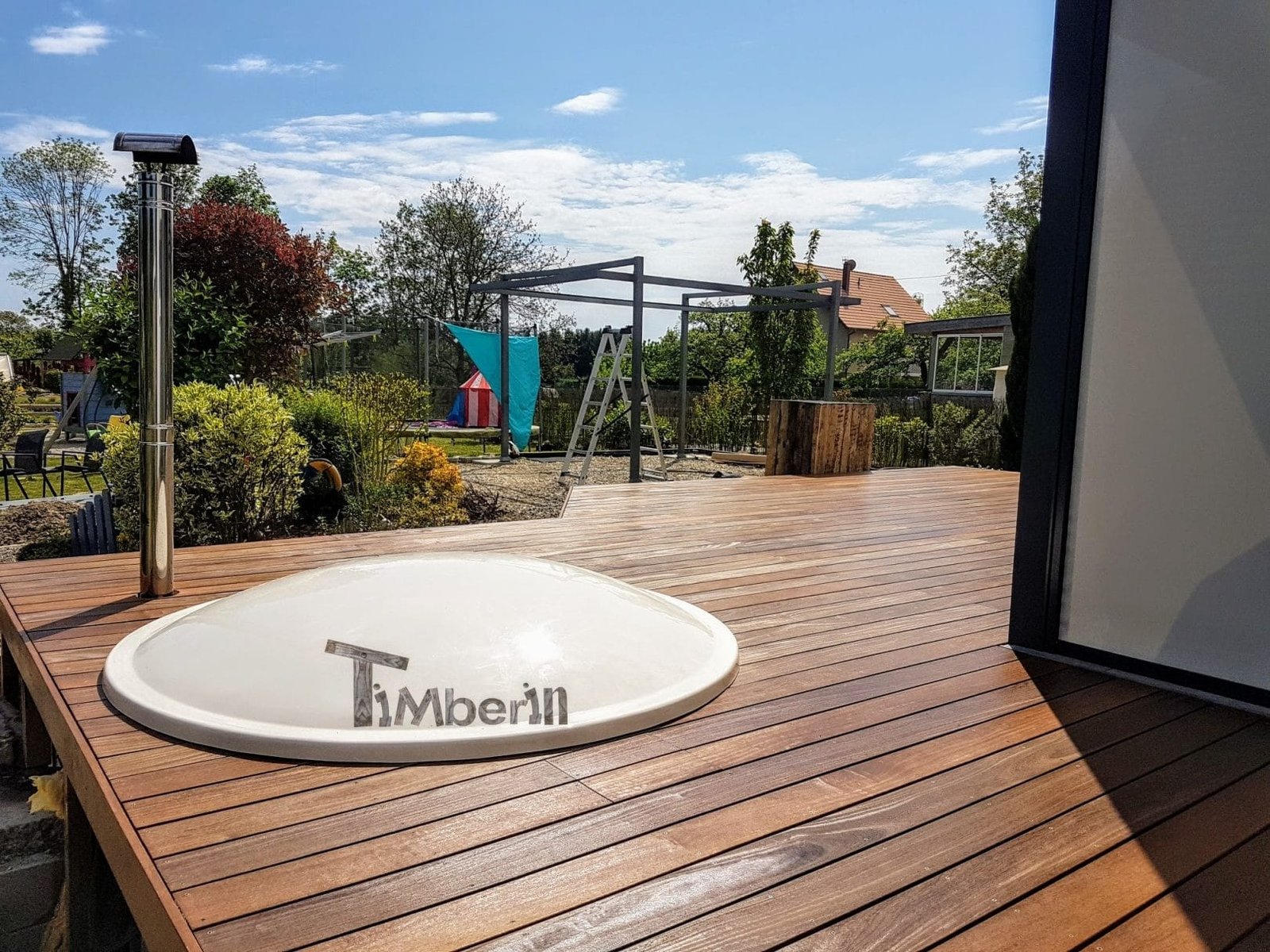

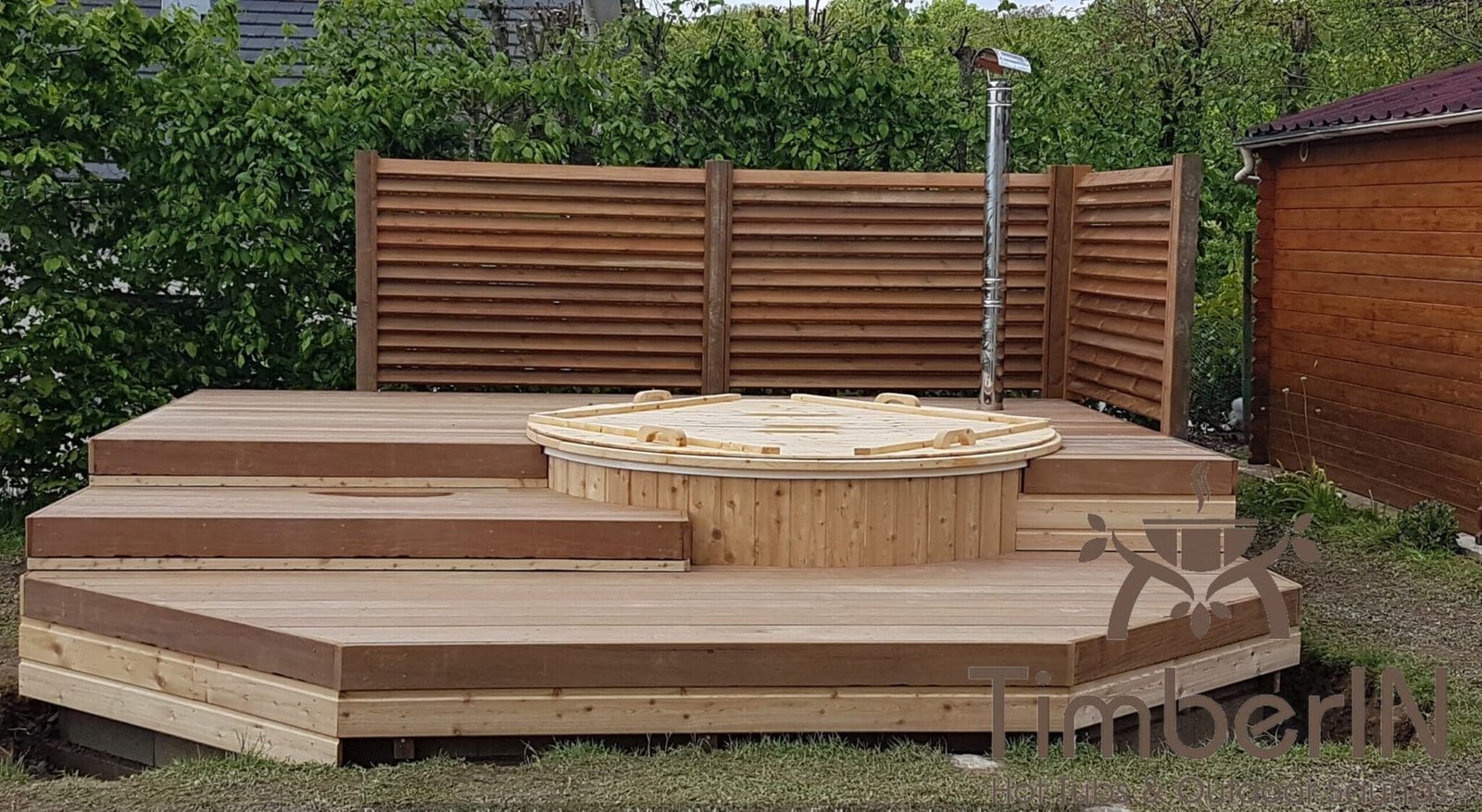

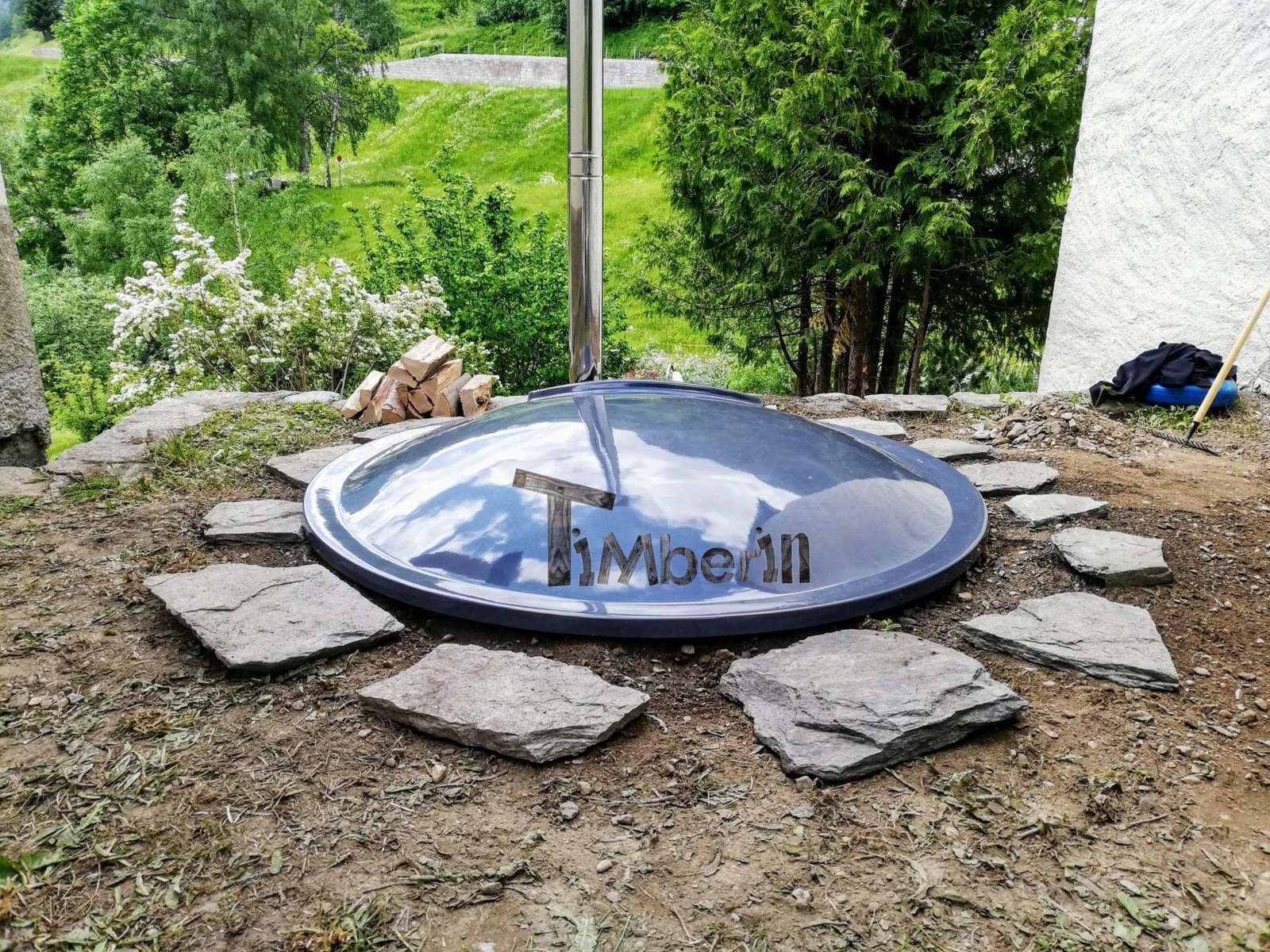

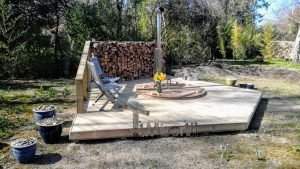

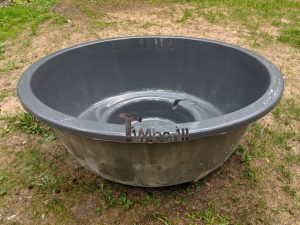

Le TimberIN Nordic™ InGround Comfort est une famille de sept cuves en fibre de verre destinées à une intégration enterrée, semi-enterrée ou dans une terrasse. Il ne s’agit pas d’une seule cuve fabriquée à n’importe quelle dimension : chaque code TERRACE possède sa forme, ses cotes, son profil d’assise, son volume d’eau et ses possibilités de chauffage.
L’habillage visible peut ainsi être conçu avec la terrasse ou le paysage. La cuve doit toutefois être choisie avant les travaux : les libellés 1600, 1800 ou 2000 du configurateur sont des noms de sélection, pas des cotes d’ouverture.
Dimensions, capacité et configuration de chaque cuve
| Modèle et forme | Dimensions techniques documentées | Capacité et eau | Configuration bois actuelle |
|---|---|---|---|
| TERRACE1 ronde classique · sélecteur 1600 |
Ø intérieur 1 550 ; Ø extérieur 1 750 ; H 970 mm | 2–3 pers. · 1 200 l | poêle intérieur 18 kW |
| TERRACE2 ronde classique · sélecteur 1800 |
Ø intérieur 1 800 ; Ø extérieur 2 080 ; H 1 110 mm | 6–8 pers. · 1 650 l | poêle extérieur 22 kW ou sans poêle |

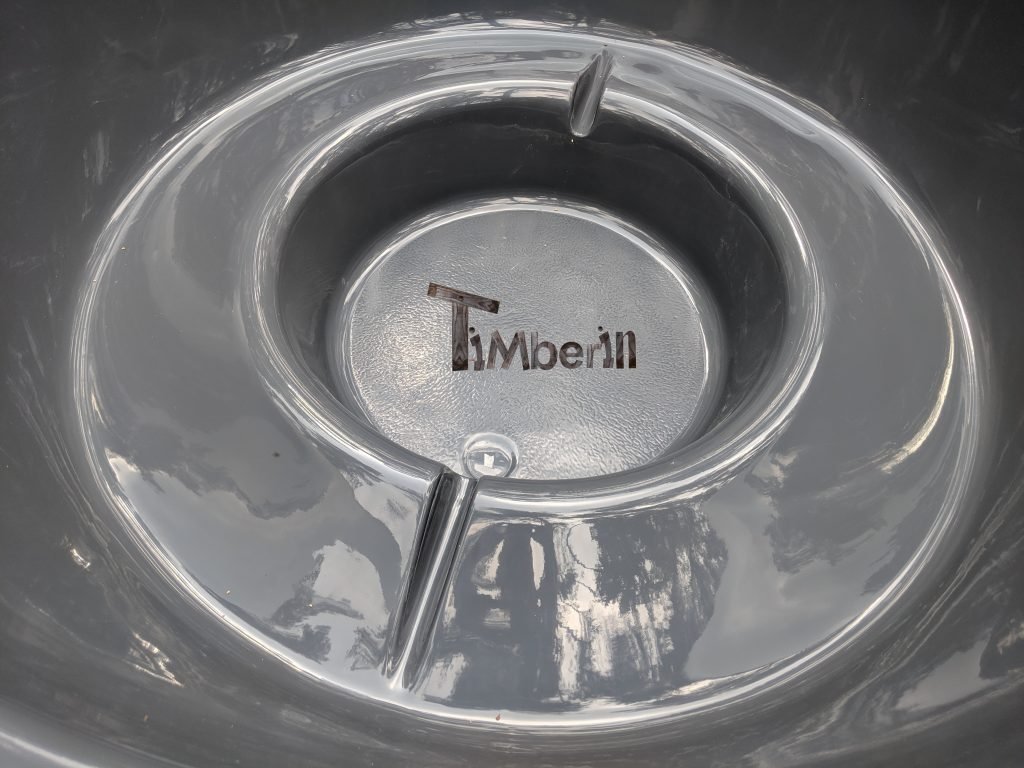

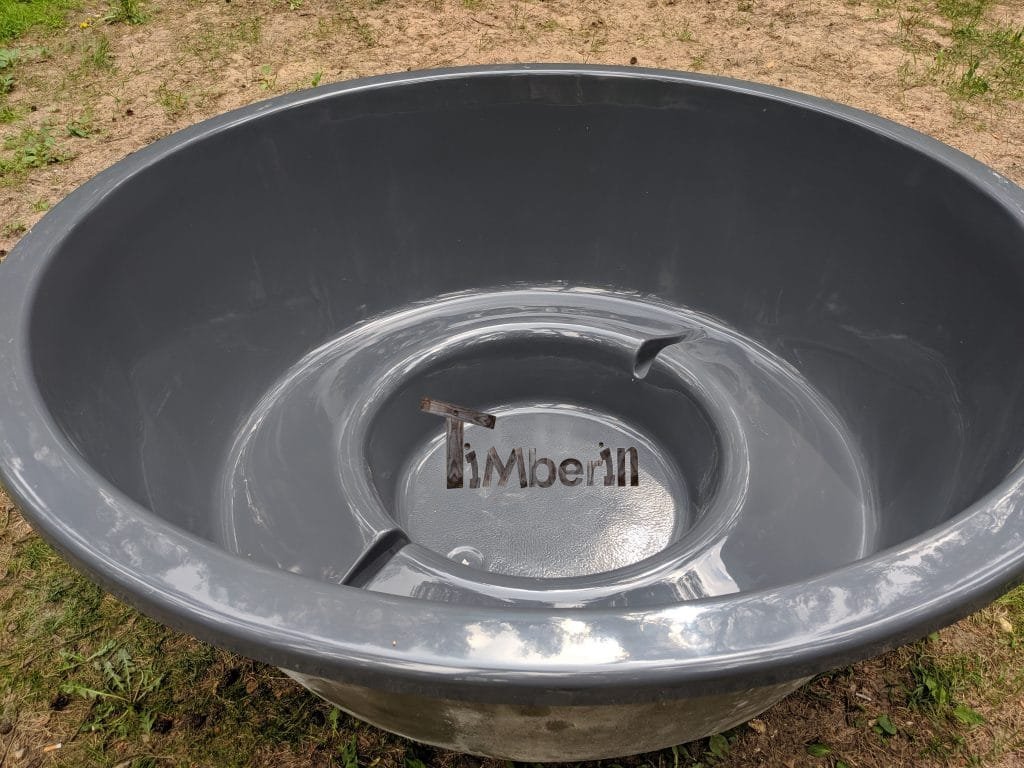

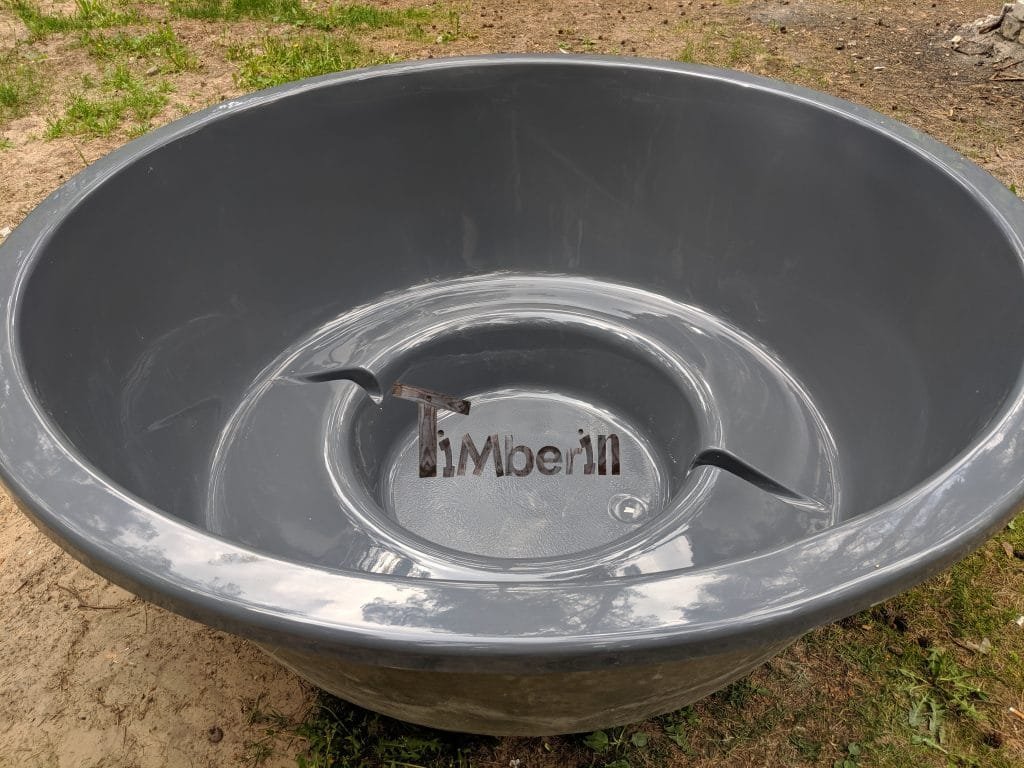

| TERRACE3 ronde wellness · sélecteur 1800 |
Ø intérieur 1 800 ; Ø extérieur 2 000 ; H 950 mm | 6–8 pers. · 1 400 l | poêle extérieur 22 kW ou sans poêle |
| TERRACE4 ronde wellness · sélecteur 1800 |
Ø intérieur 1 800 ; Ø extérieur 2 000 ; H 850 mm | 6–8 pers. · 1 500 l | poêle intérieur 18 kW |

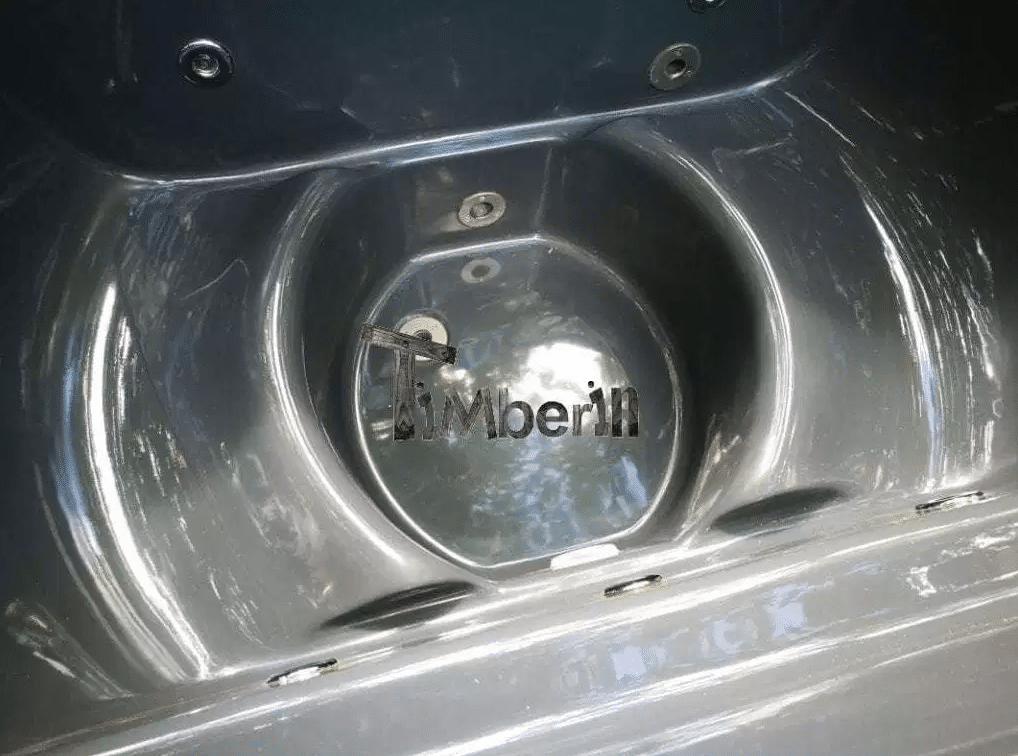

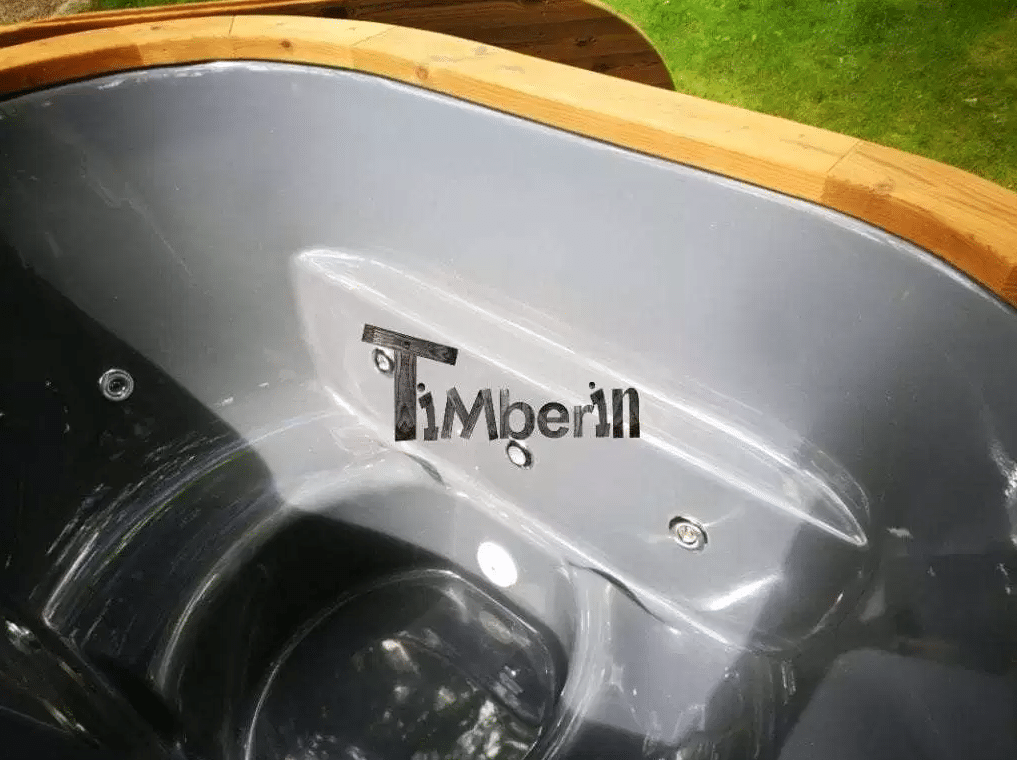

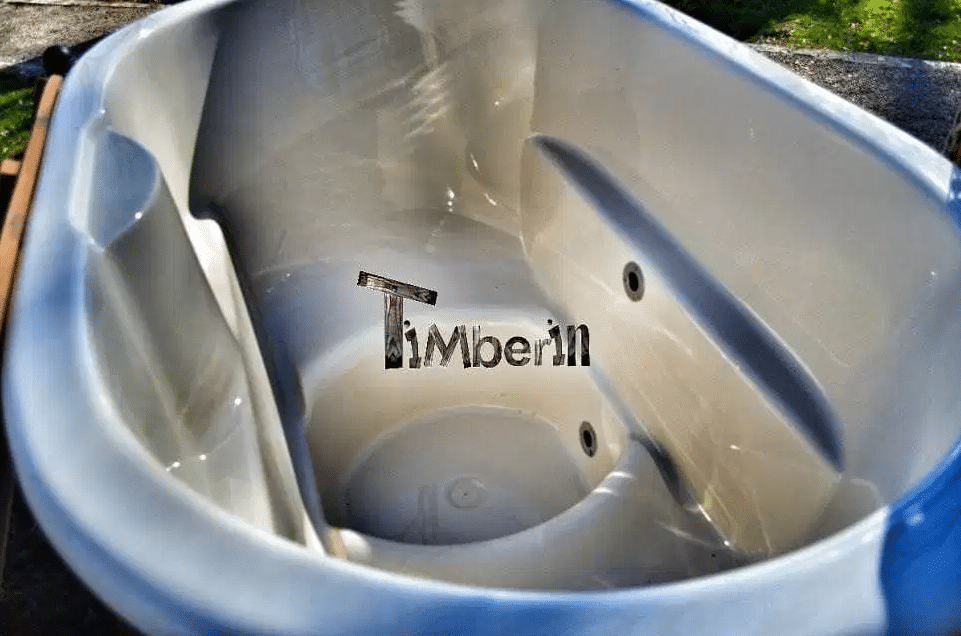

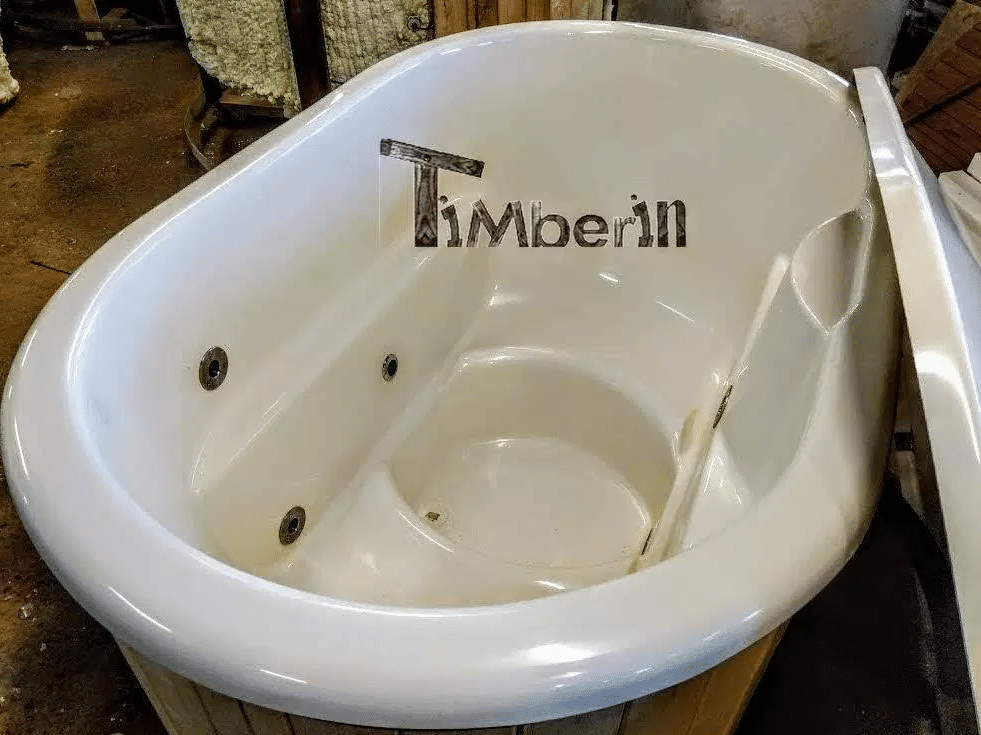

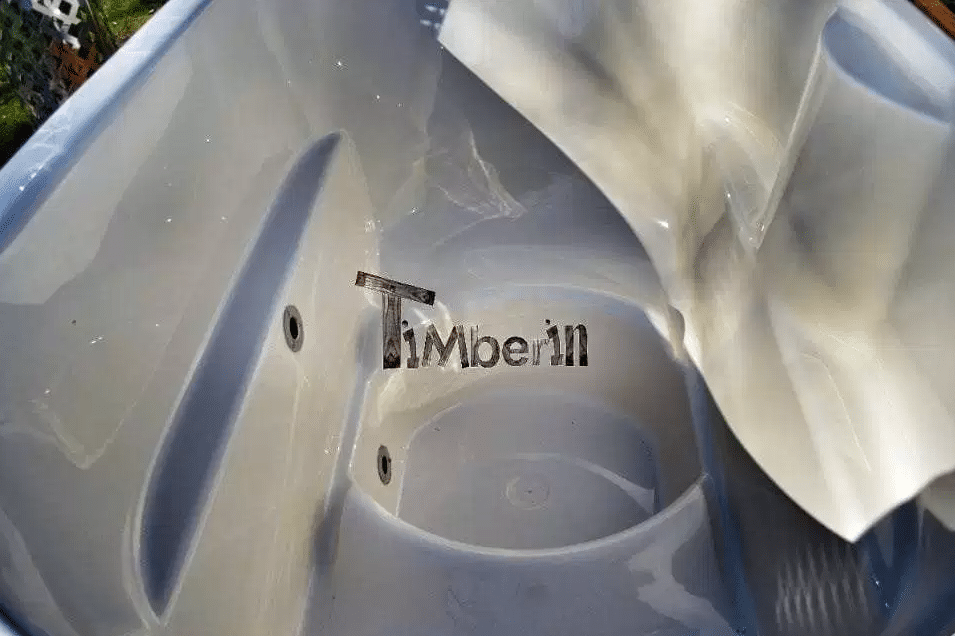

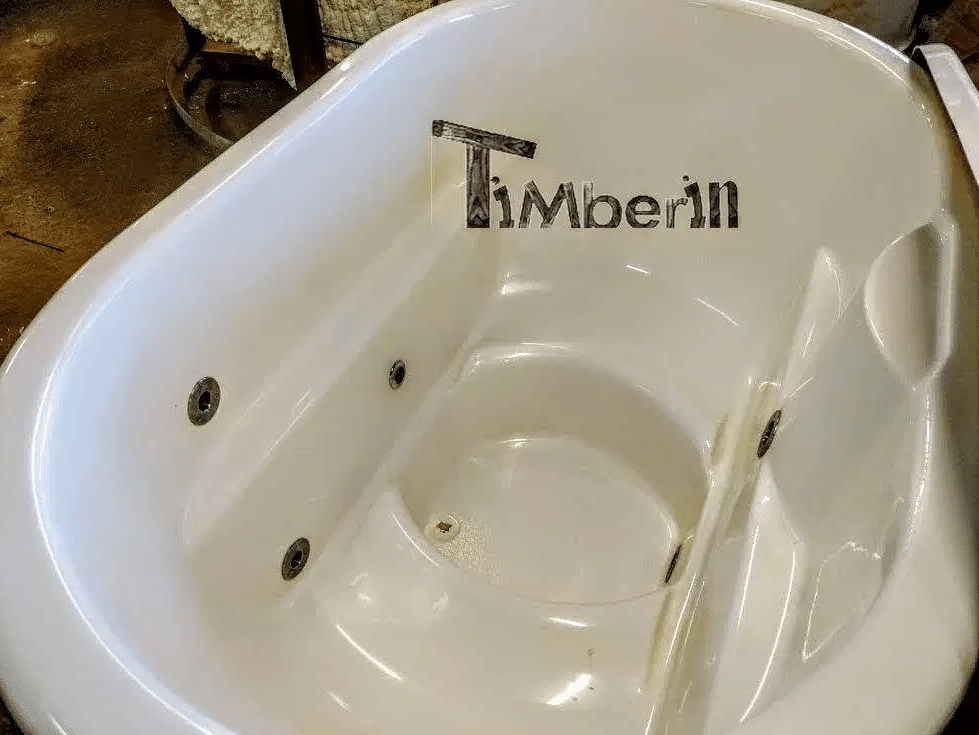

| TERRACE5 ovale Ofuro · sélecteur 1900 × 1000 |
extérieur 1 900 × 1 190 × H 940 mm | 1–2 pers. · 1 000 l | poêle extérieur 22 kW ou sans poêle |
| TERRACE6 ronde wellness · sélecteur 2000 |
Ø intérieur 2 042 ; Ø extérieur 2 240 ; H 870 mm | 8–12 pers. · 1 550 l | poêle extérieur 22 kW ou sans poêle |

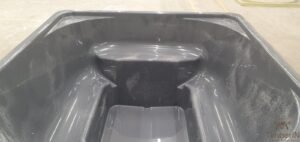

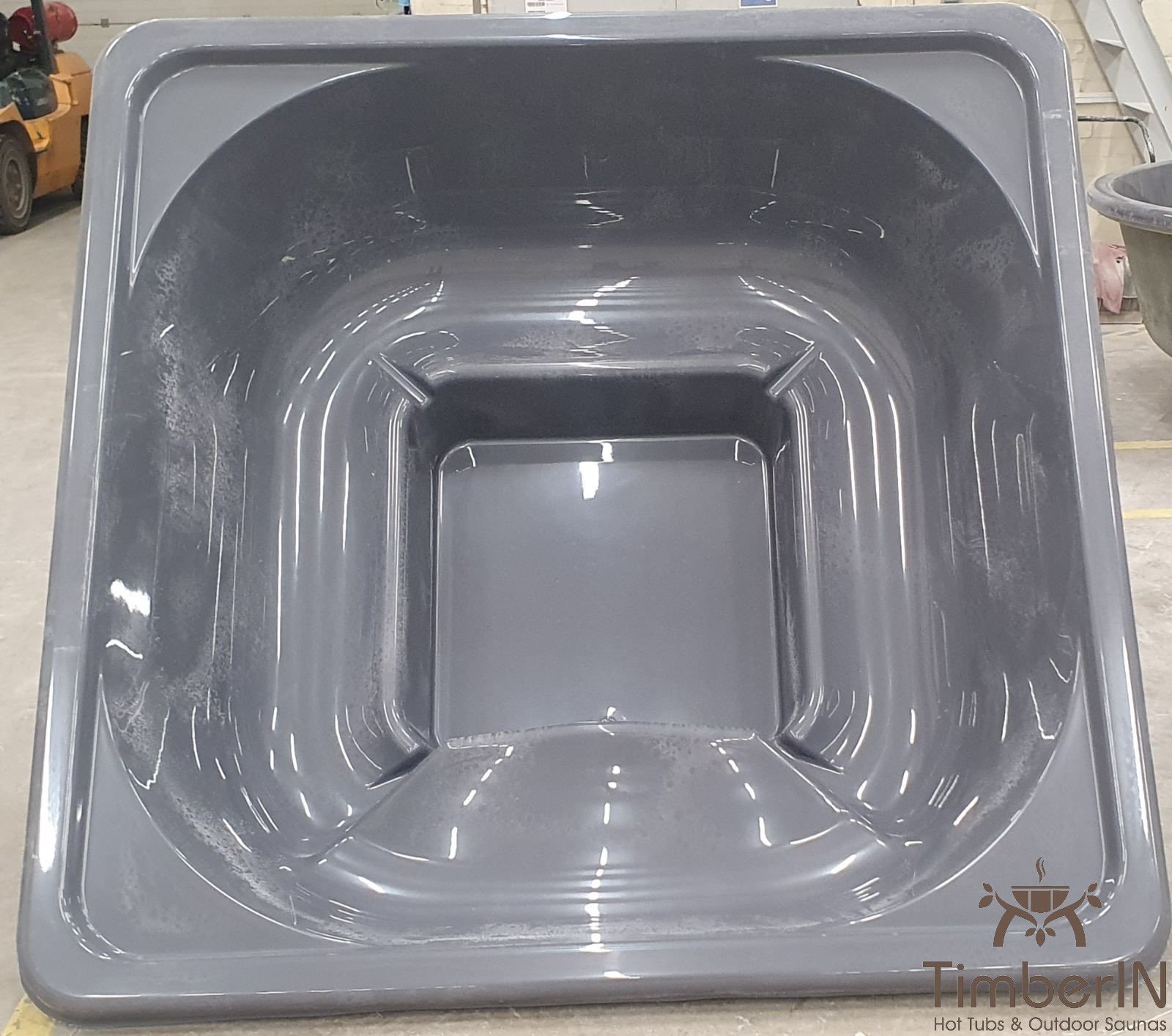

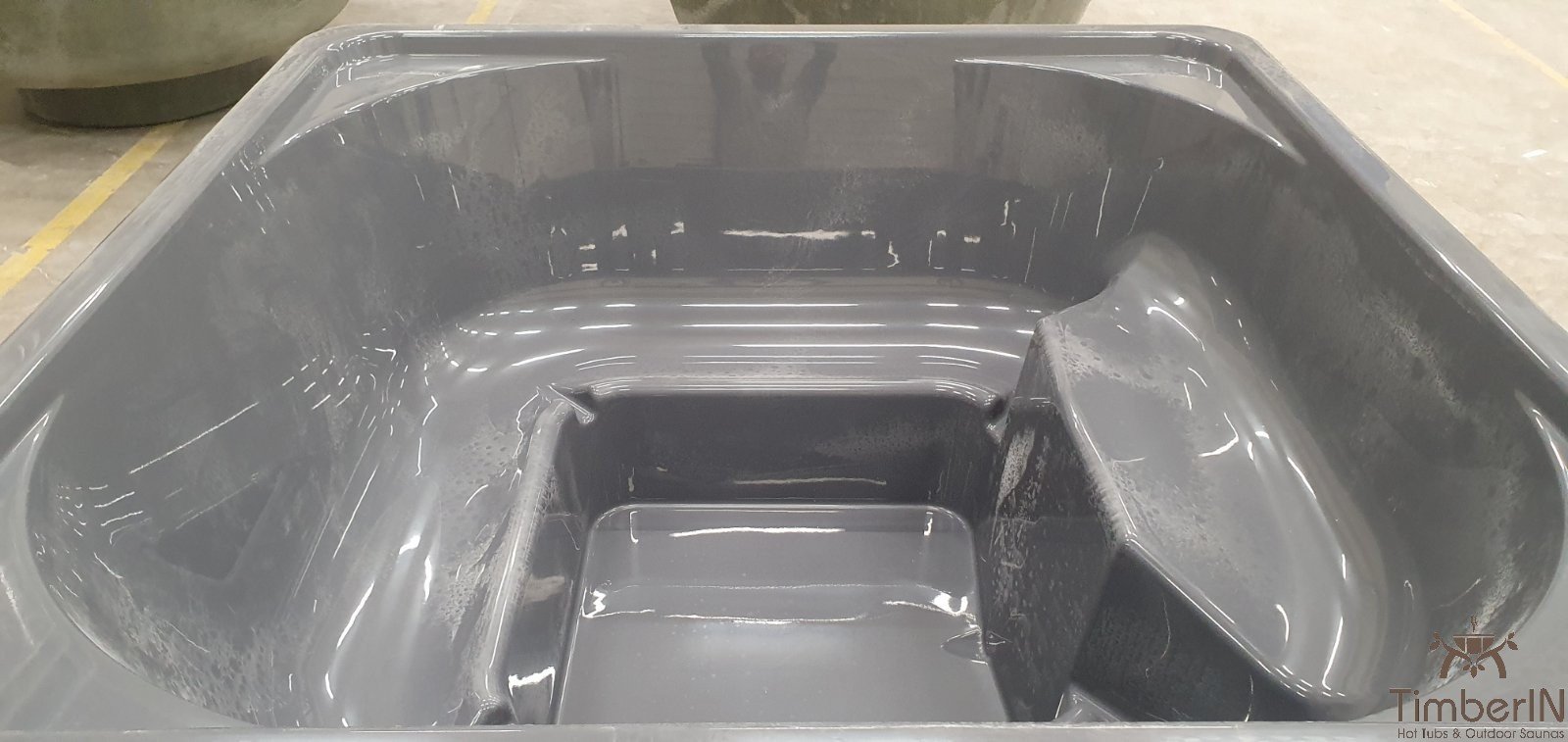

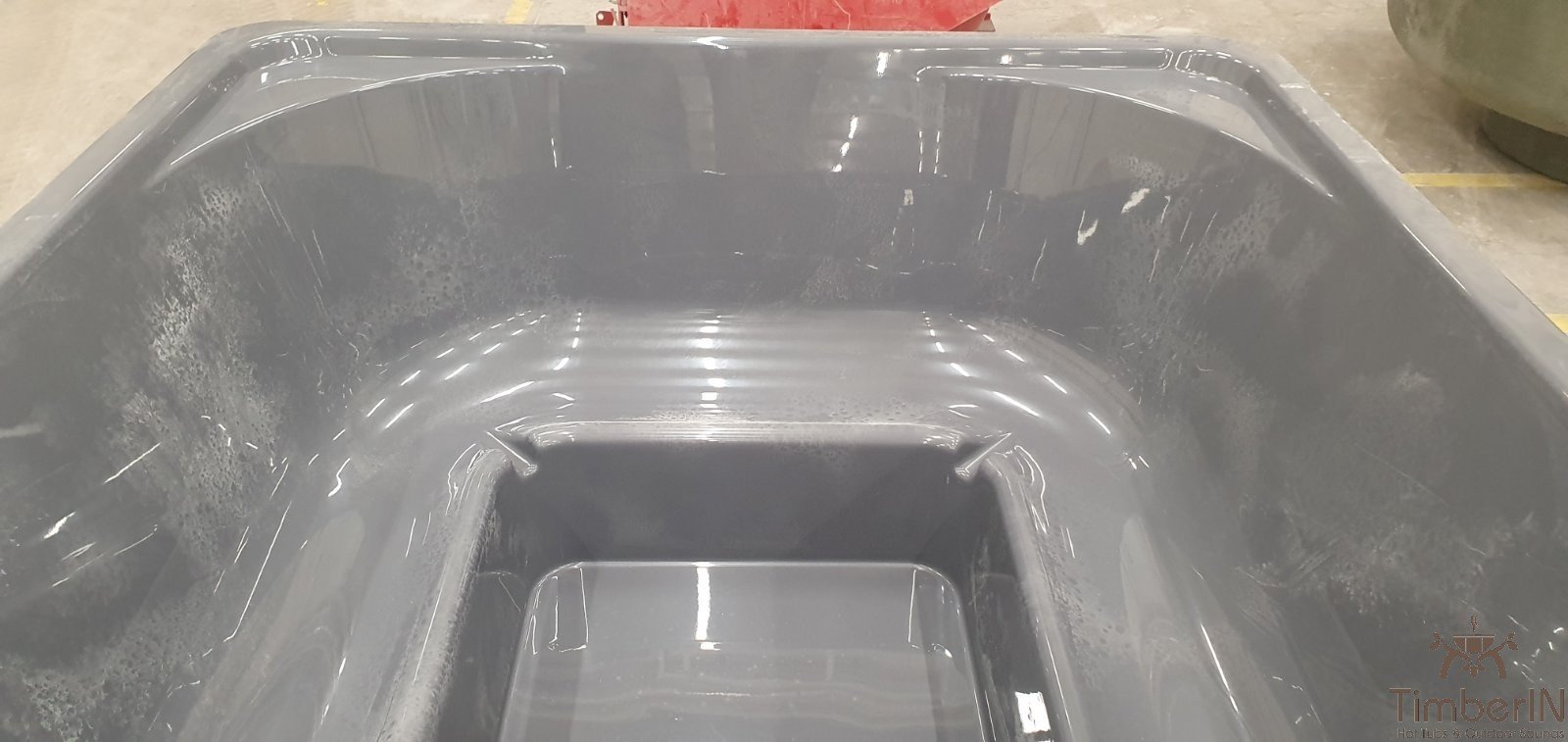

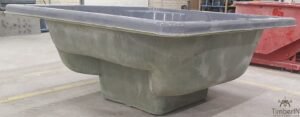

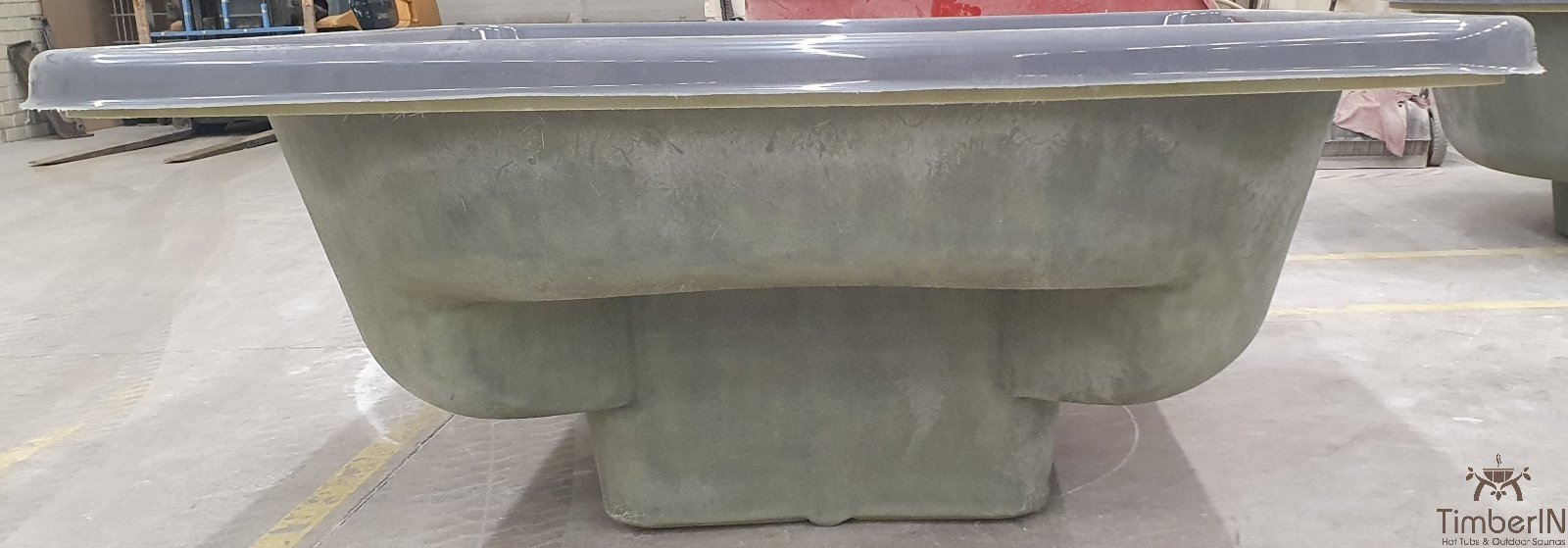

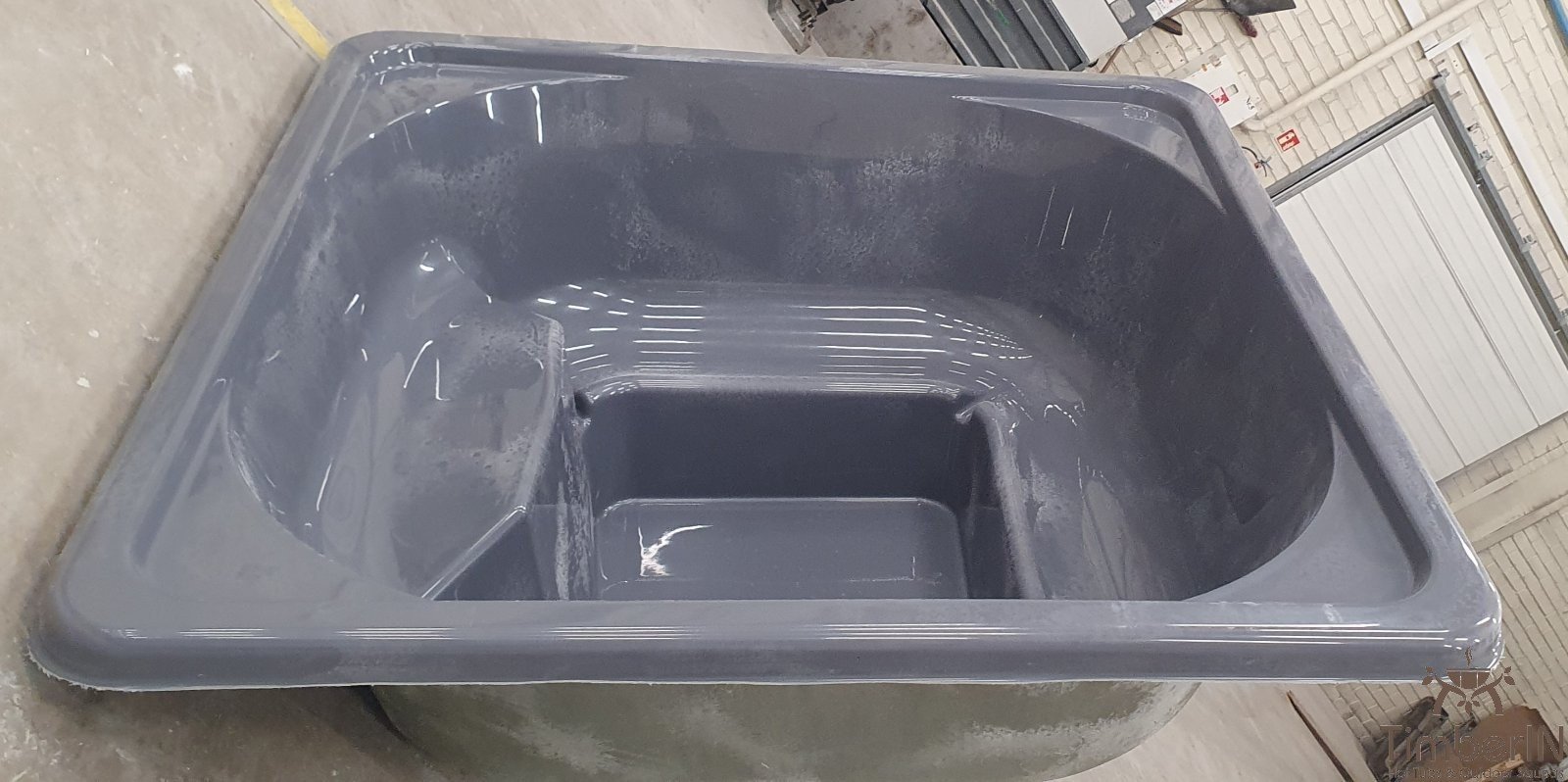

| TERRACE7 rectangulaire · sélecteur 2000 × 2000 |
intérieur 2 008 × 2 008 ; extérieur 2 200 × 2 200 ; H 964 mm | 8–14 pers. · 1 800 l | poêle extérieur ; puissance à confirmer |
Ces capacités fabricant orientent le choix, avec la forme et le dessin des assises. Les dimensions sont approximatives en raison de la fabrication manuelle : toute ouverture ou interface critique doit être contrôlée sur le plan final de la commande.
Chauffage au bois, électrique ou hybride

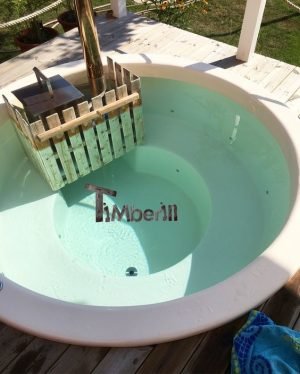

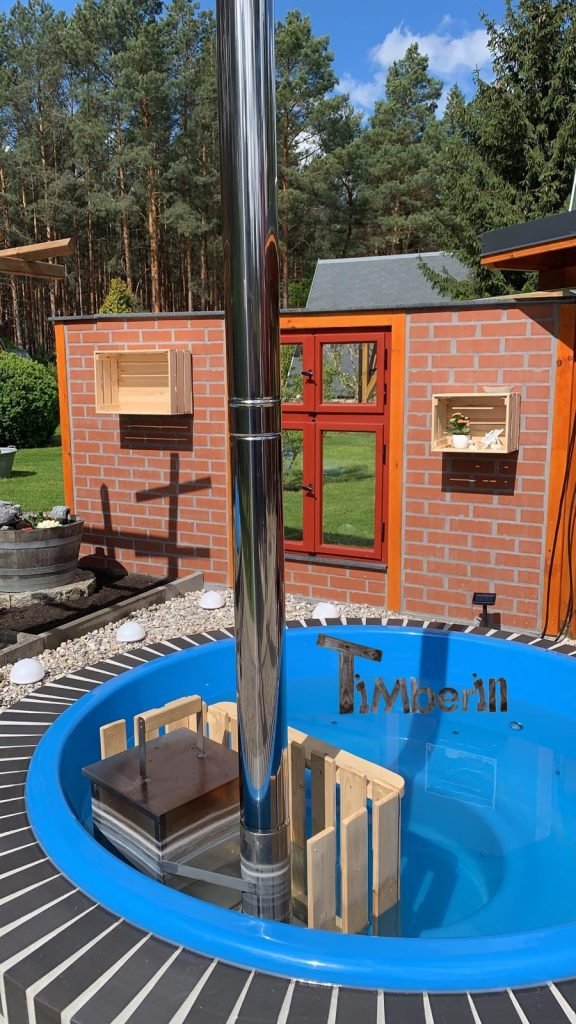

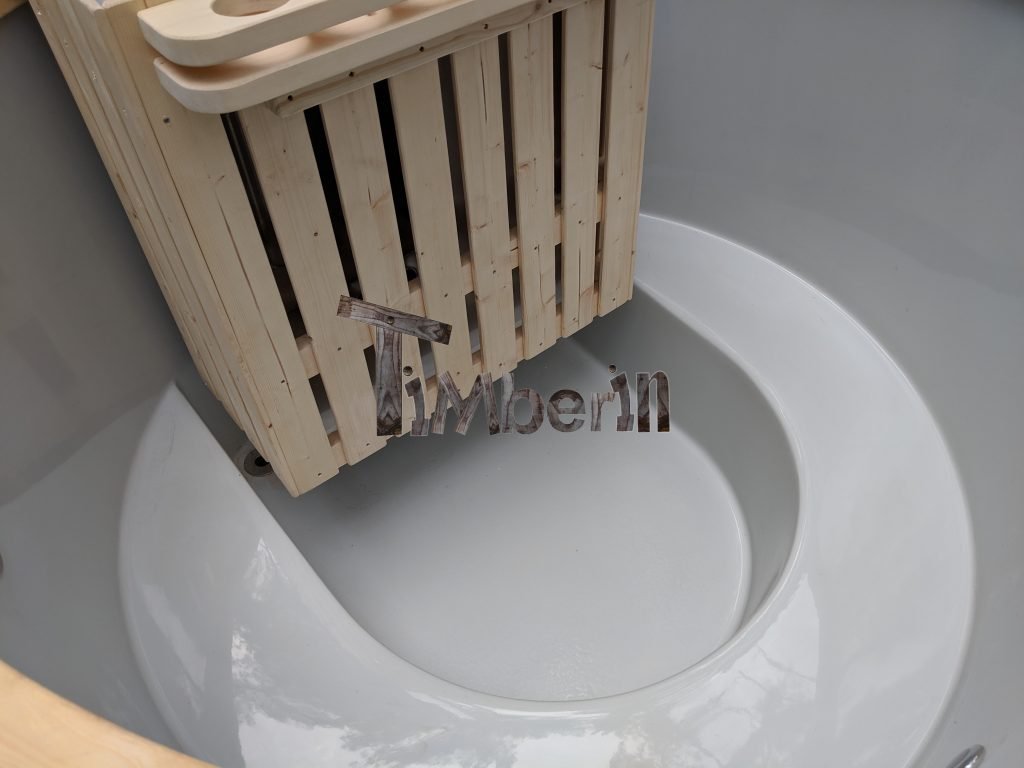

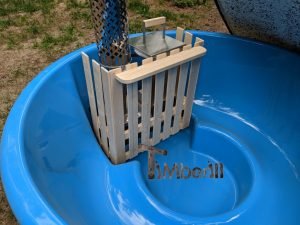

TERRACE1 et TERRACE4 utilisent le poêle intérieur BFTV M de 18 kW. TERRACE2, TERRACE3, TERRACE5 et TERRACE6 utilisent le poêle extérieur BFTS-50 de 22 kW. Les variations actuelles indiquent des poêles en AISI 316. TERRACE7 reçoit également un poêle extérieur en AISI 316, mais son modèle et sa puissance doivent être confirmés pour la commande.
Les versions sans poêle sont proposées pour TERRACE2, TERRACE3, TERRACE5 et TERRACE6. Pour chauffer l’eau, elles doivent être associées à une solution électrique explicitement sélectionnée. À l’inverse, ajouter un chauffage électrique à une variation équipée d’un poêle à bois crée une configuration hybride bois-électrique.
L’option électrique de base est donnée pour 6 kW, avec thermostat réglable de 0 à 45 °C. Pour TERRACE1 à TERRACE6, la fiche indique 220 V monophasé / 32 A ou 380 V triphasé / 16 A. Des puissances supérieures sont proposées, sans caractéristiques de raccordement dans le dossier exact. Un électricien qualifié doit définir le câble, les protections et la connexion finale selon la commande et le site.
Aucun temps de chauffe fixe n’est annoncé : volume, température de départ, météo, combustible, couvercle, isolation et système choisi modifient le résultat.
Couvercle, isolation et équipements à sélectionner

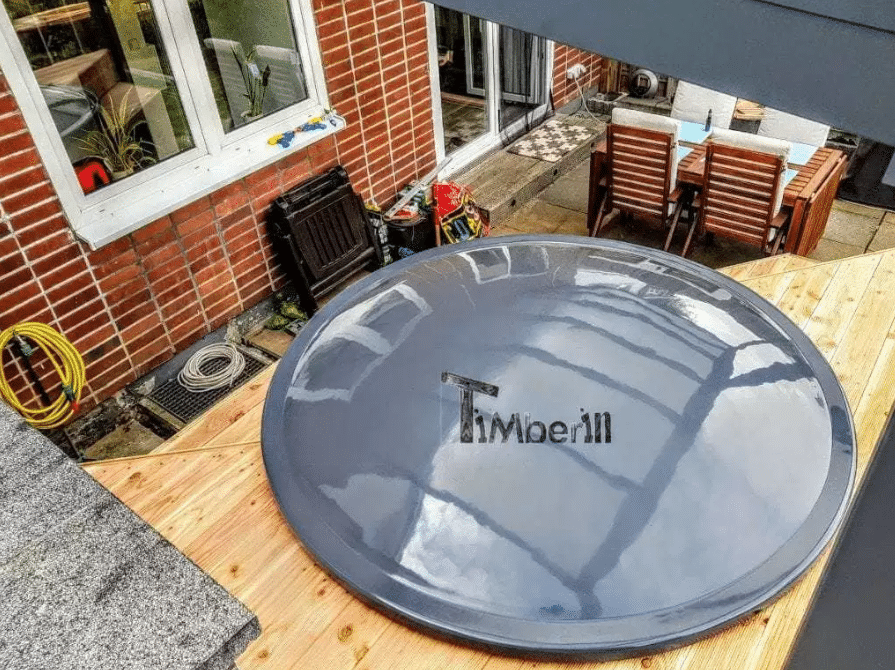

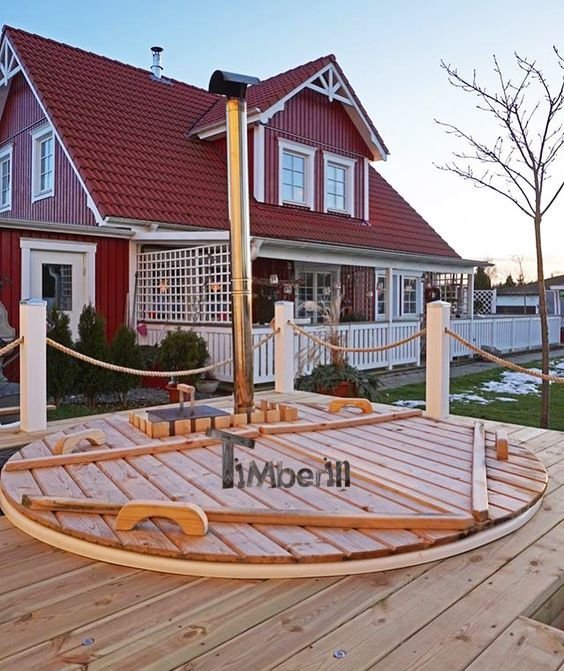

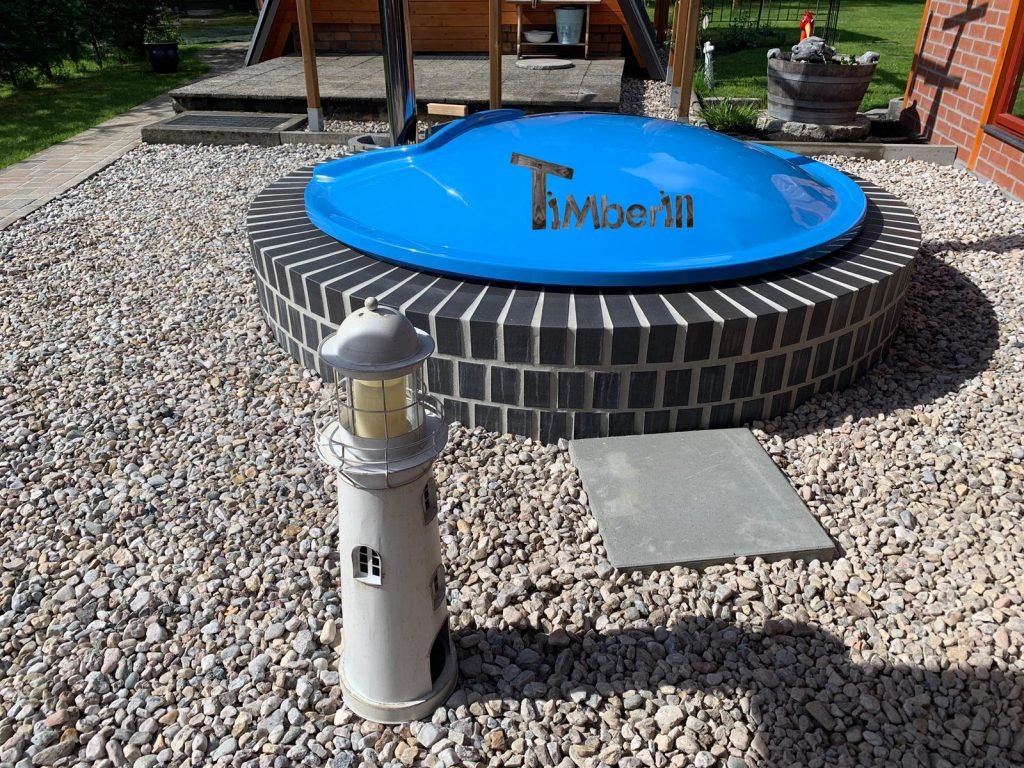

Le couvercle en cuir isolé est actuellement disponible pour les sept modèles TERRACE1 à TERRACE7. La fiche détaille 70 mm d’isolation et les dimensions de TERRACE2 et TERRACE3 seulement. Pour les autres formes, cotes, poids et épaisseur doivent figurer dans la confirmation finale.
L’isolation des parois et du fond apparaît comme une option distincte. Sa matière et son épaisseur ne sont pas documentées pour cette famille, elles ne sont donc pas reprises d’un autre bain. Le configurateur propose également six libellés de couleur intérieure : blanc, bleu, gris, bleu nacré, gris nacré et granit.
Filtration, massage, LED et commandes

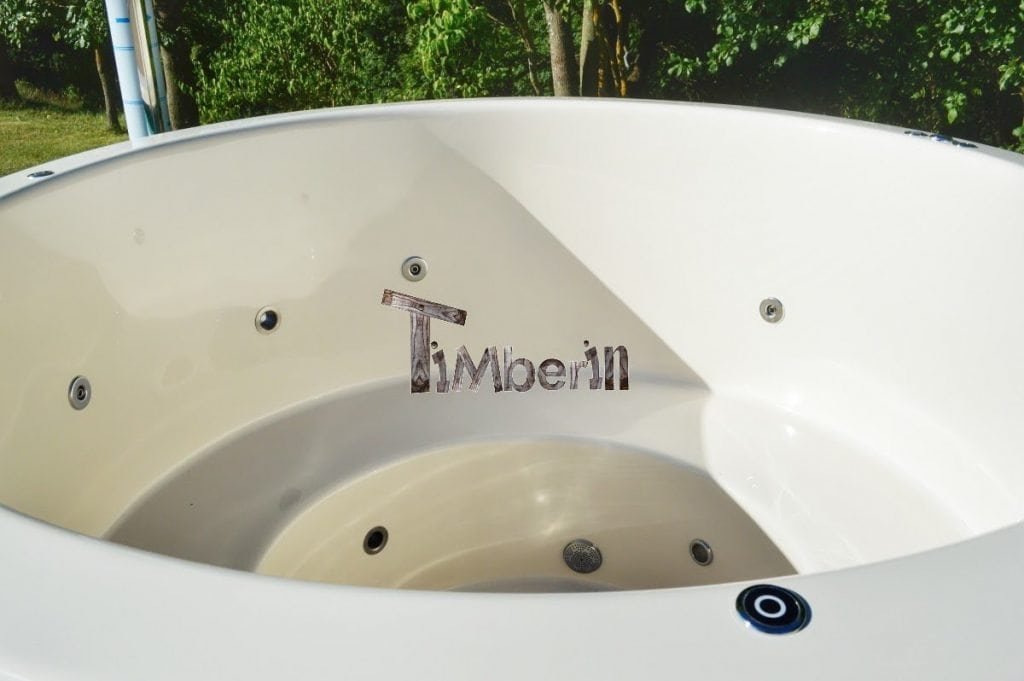

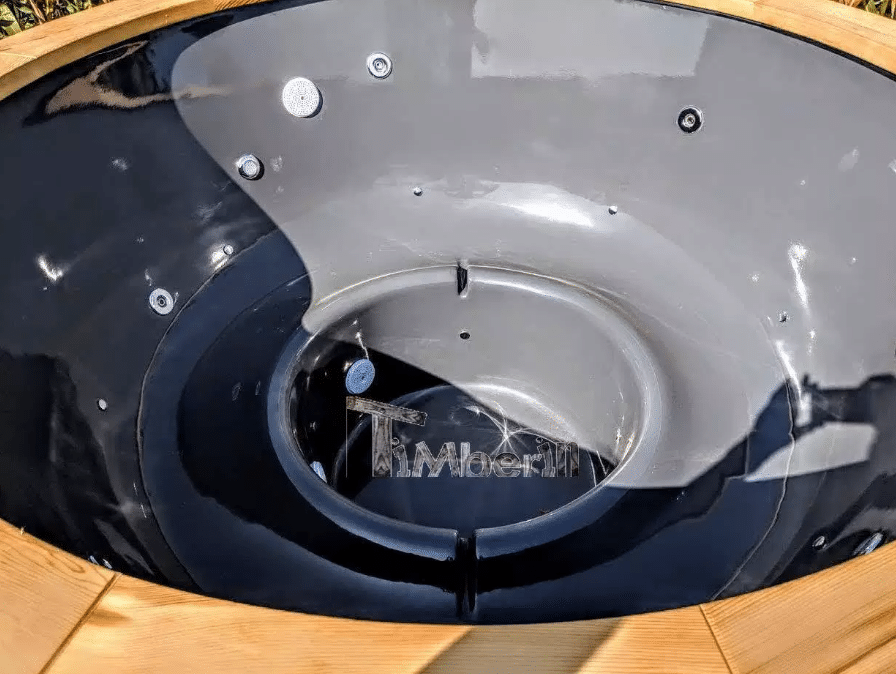

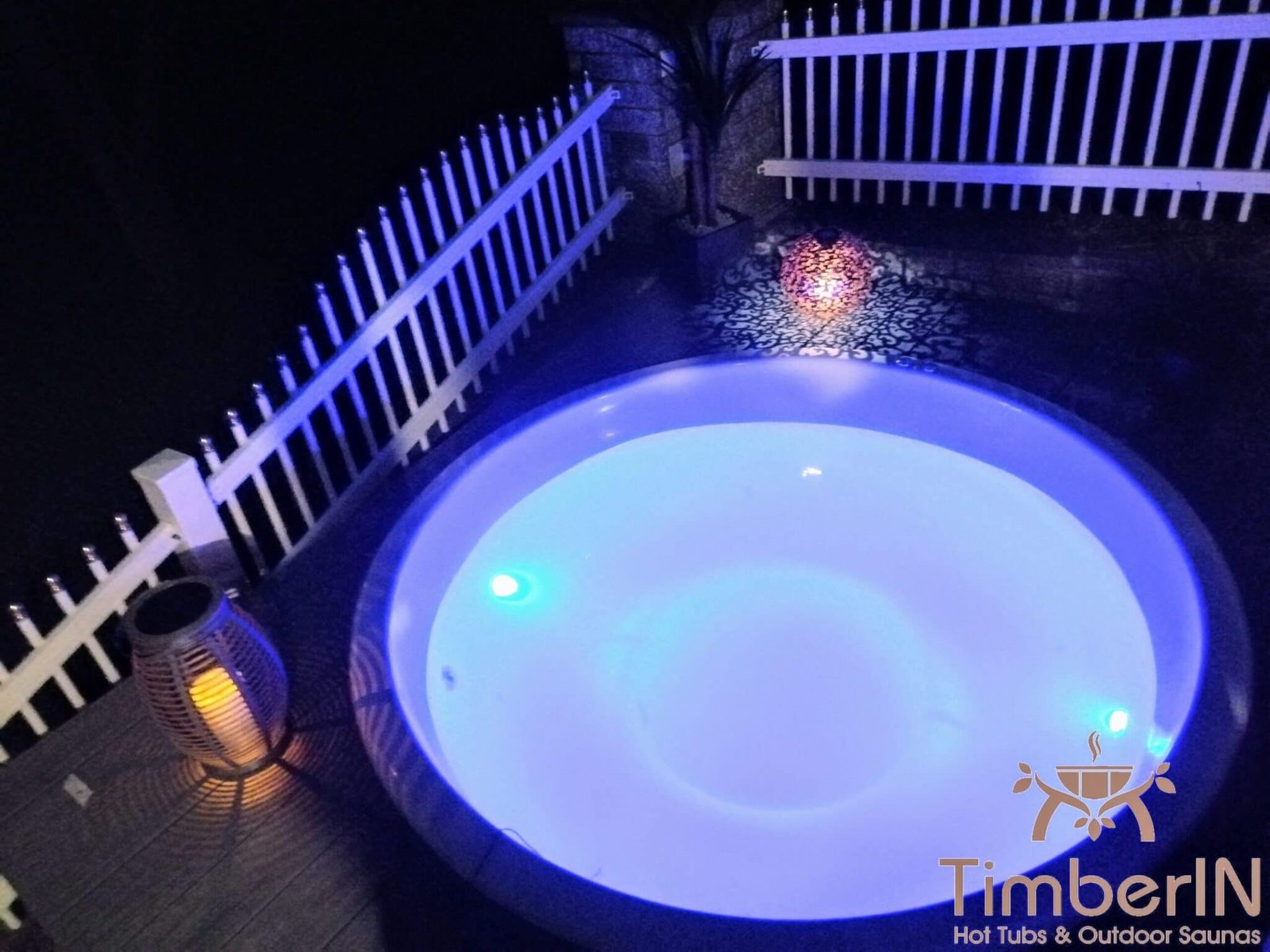

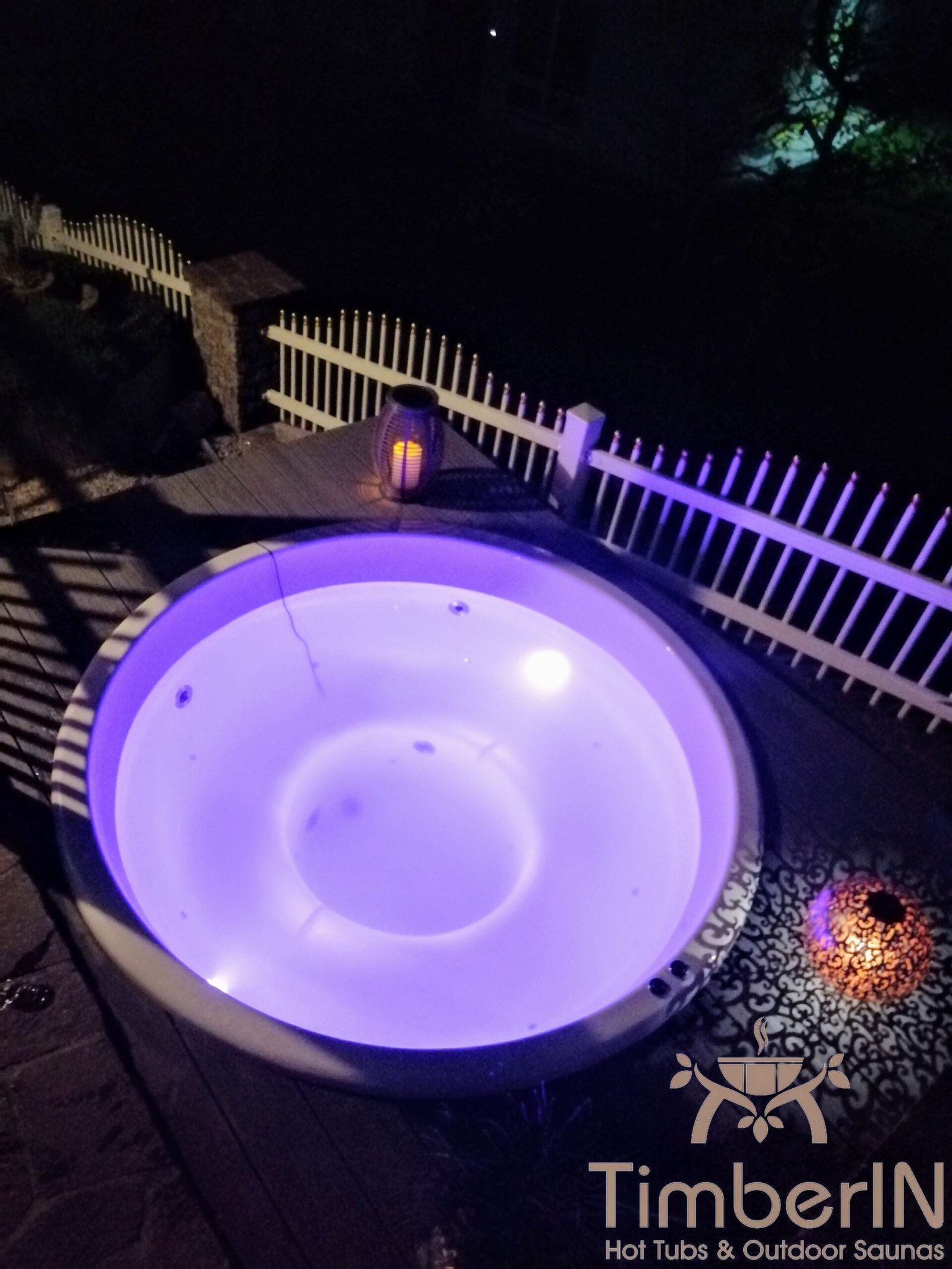

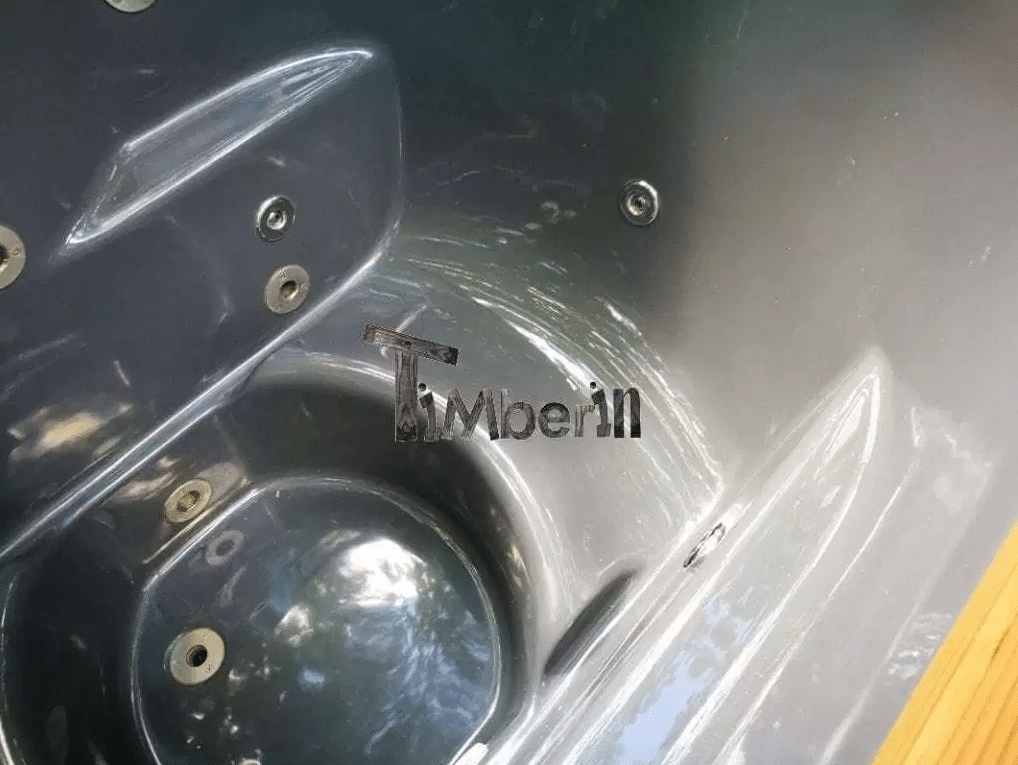

La filtration à sable, l’hydromassage par jets d’eau, le système à bulles d’air, deux ou quatre LED et les modules de commande connectée sont des options séparées. Leur présence sur une photographie ne signifie pas qu’elles sont incluses. Seuls les éléments inscrits dans le récapitulatif final font partie de la configuration commandée.
Le dossier exact ne donne pas le débit du filtre, le nombre de jets, la puissance des pompes, les couleurs des LED ni la compatibilité détaillée des modules connectés. Ces données doivent être confirmées avant de préparer alimentations, protections et accès. Le bouchon de vidange inférieur est inclus ; un robinet extérieur, avec ou sans raccord rapide, peut être ajouté.
Les pages consacrées aux jets et bulles et à la filtration expliquent le rôle général de ces systèmes sans remplacer les caractéristiques de l’équipement réellement sélectionné.

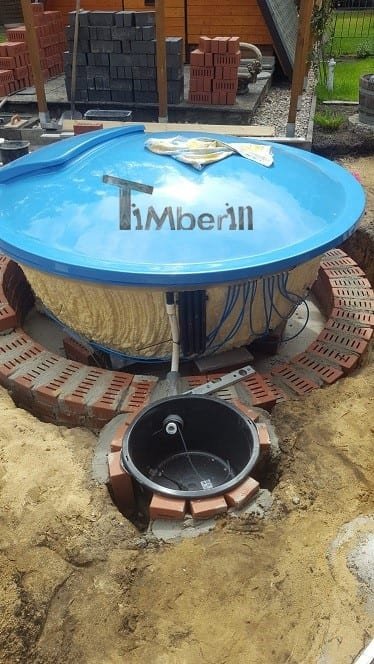

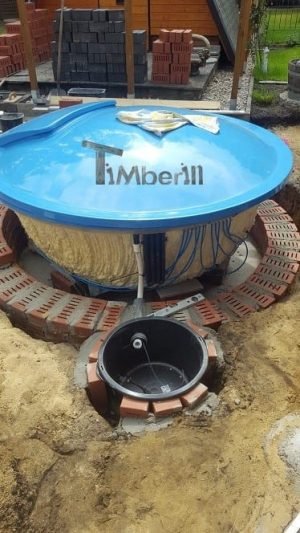

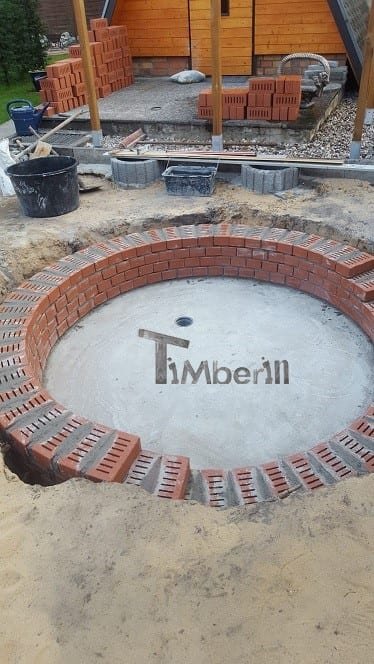

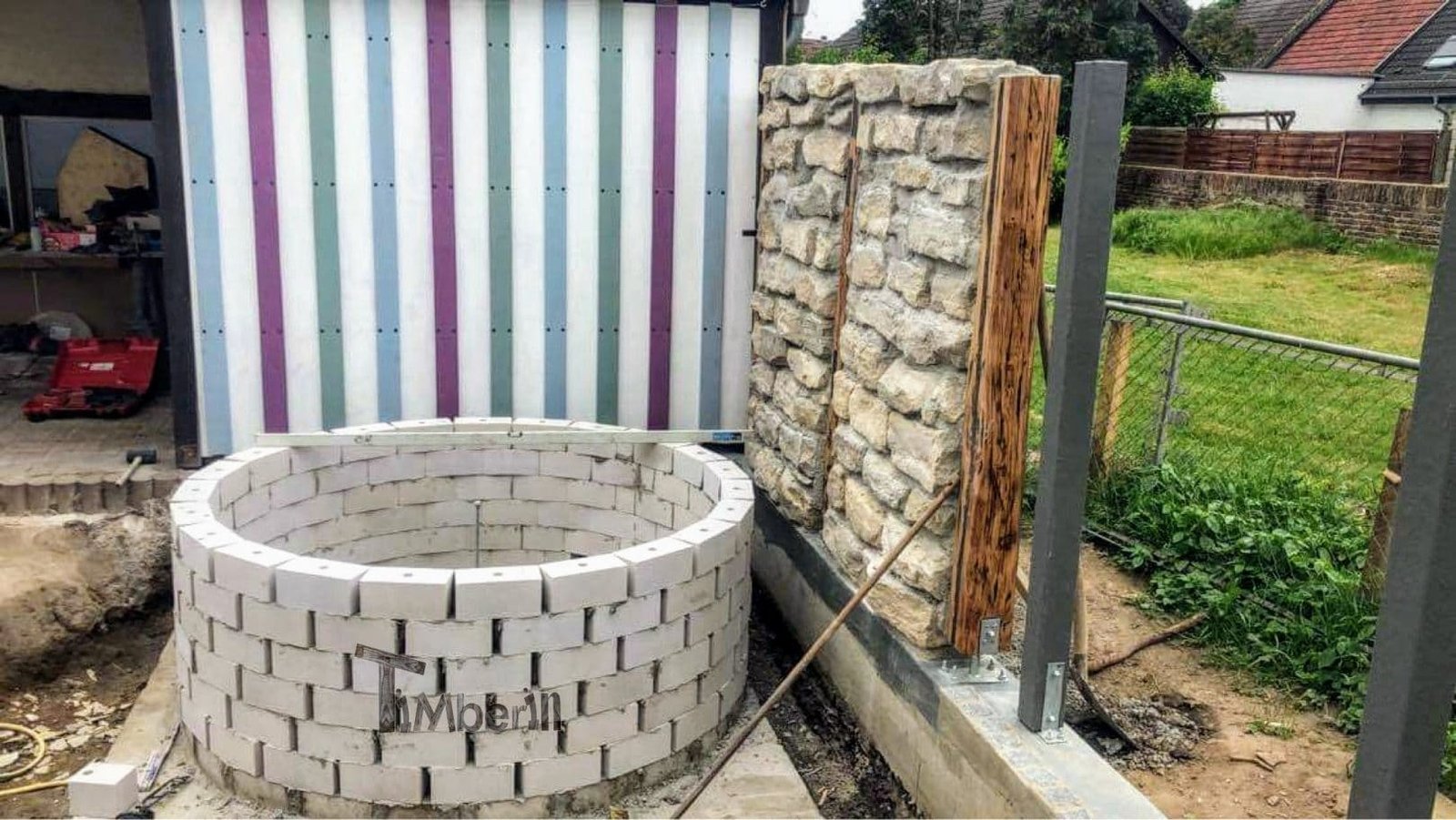

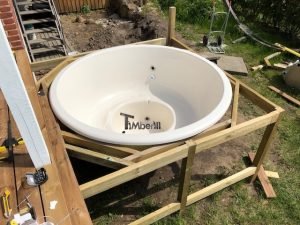

Préparer le support, l’accès technique et la livraison
Une première étude peut retenir environ 2 000 kg avec l’eau et les utilisateurs, uniquement comme ordre de grandeur. Le professionnel responsable doit calculer le support d’après la cuve, ses 1 000 à 1 800 litres, les utilisateurs et les équipements retenus.
Le modèle et son plan final doivent être arrêtés avant de construire l’ouverture. Il faut conserver un accès aux pompes, au chauffage, au filtre, à la vidange et aux raccords après fermeture de l’habillage. La gestion de l’eau autour de la cuve, l’évacuation et le parcours électrique font partie de l’étude du site. Les guides consacrés aux projets enterrés ou encastrables, à l’intégration en terrasse et à la préparation de l’installation développent ces sujets généraux.

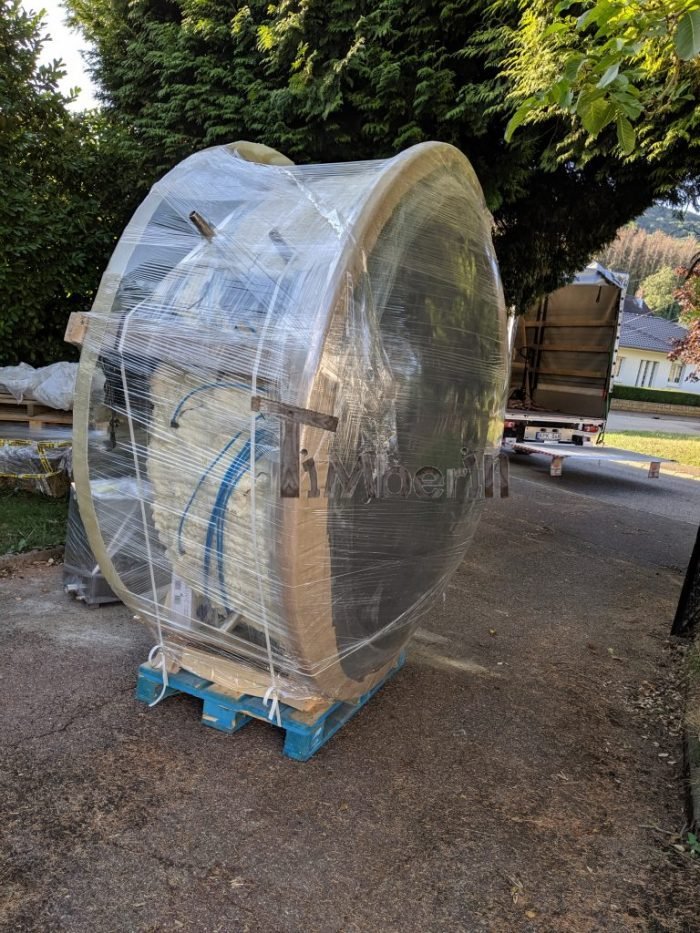

À titre de repère, le colis principal documenté de TERRACE5 mesure 1 150 × 1 400 × 1 950 mm et celui de TERRACE6, 2 400 × 1 300 × 2 300 mm, dans l’ordre hauteur × largeur × longueur. Les dimensions du colis TERRACE7 restent à confirmer. Sans service de déchargement, le client organise la descente du camion au sol ; avec l’option correspondante, le chauffeur aide à cette étape. Le transfert entre le point de déchargement et l’ouverture finale doit être planifié séparément.
Pourquoi choisir InGround Comfort ?
InGround Comfort est le choix cohérent lorsqu’une cuve doit devenir une partie intégrée de la terrasse ou du paysage. Ses sept géométries couvrent l’Ofuro 1–2 personnes, les formats ronds de 2–3 à 8–12 personnes et une grande cuve rectangulaire 8–14 personnes, avec des routes de chauffage et des équipements sélectionnés autour du projet réel.
À l’inverse, le Nordic Core™ et le Nordic Rojal™ sont documentés comme des bains avec habillage extérieur fini. Rojal™ regroupe en outre plusieurs fonctions spa comme équipement inclus, alors qu’InGround Comfort permet de les sélectionner séparément. Le bon motif de choisir ce modèle est donc la liberté d’intégration et de configuration — à condition de figer la cuve et son plan avant les travaux.
Questions fréquentes sur le TimberIN Nordic™ InGround Comfort
Ces réponses concernent les configurations InGround Comfort actuellement documentées. Le plan final, le récapitulatif du configurateur et les documents de la commande restent prioritaires pour le produit acheté.
InGround Comfort est-il une cuve disponible dans plusieurs dimensions libres ?
Non. Le produit regroupe sept cuves fixes, TERRACE1 à TERRACE7. Chaque code possède sa propre forme, ses dimensions, ses assises, son volume d’eau, sa capacité et ses possibilités de chauffage. Il faut choisir le code exact avant de dessiner l’ouverture ou la terrasse.
Quels modèles correspondent aux différents nombres d’utilisateurs ?
TERRACE5 est documenté pour 1 à 2 personnes et TERRACE1 pour 2 à 3. TERRACE2, TERRACE3 et TERRACE4 sont donnés pour 6 à 8 personnes. TERRACE6 passe à 8 à 12 personnes et TERRACE7 à 8 à 14. Ces valeurs sont celles du fabricant ; la forme et le profil des assises doivent aussi guider le choix.
Pourquoi le libellé 1600, 1800 ou 2000 ne correspond-il pas toujours à la cote extérieure ?
Ces nombres sont les noms nominaux des sélections WooCommerce. Par exemple, TERRACE1 est sélectionné sous 1600 mais mesure 1 550 mm à l’intérieur et 1 750 mm à l’extérieur ; TERRACE6 est sélectionné sous 2000 mais mesure 2 042 mm à l’intérieur et 2 240 mm à l’extérieur. Pour toute découpe, le dessin technique puis le plan final de la commande contrôlent la cote.
Quels modèles utilisent un poêle intérieur ou extérieur ?
TERRACE1 et TERRACE4 utilisent un poêle intérieur BFTV M de 18 kW. TERRACE2, TERRACE3, TERRACE5 et TERRACE6 utilisent un poêle extérieur BFTS-50 de 22 kW. TERRACE7 reçoit un poêle extérieur, mais son modèle et sa puissance doivent être confirmés. Les variations bois actuelles indiquent l’AISI 316.
Peut-on choisir un chauffage uniquement électrique ou hybride ?
Les versions sans poêle de TERRACE2, TERRACE3, TERRACE5 et TERRACE6 peuvent recevoir le chauffage électrique sélectionné séparément. Ajouter ce chauffage à une variation déjà équipée d’un poêle à bois crée une configuration hybride bois-électrique. TERRACE1, TERRACE4 et TERRACE7 n’ont pas de variation sans poêle dans le configurateur actuel.
Quelles sont les caractéristiques vérifiées du chauffage électrique ?
L’option de base est donnée pour 6 kW avec un thermostat réglable de 0 à 45 °C. Pour TERRACE1 à TERRACE6, la fiche indique 220 V monophasé / 32 A ou 380 V triphasé / 16 A. Les puissances supérieures figurent au configurateur, mais leurs raccordements exacts doivent être confirmés. Un électricien qualifié doit définir le câble, les protections et la connexion finale.
Le couvercle en cuir isolé convient-il à tous les modèles ?
Oui. La compatibilité actuelle a été confirmée pour TERRACE1 à TERRACE7. La documentation détaille 70 mm d’isolation et des dimensions précises seulement pour TERRACE2 et TERRACE3 ; les cotes, le poids et l’épaisseur applicables aux autres formes doivent être confirmés avec la commande.
La filtration, le massage, les LED et l’isolation sont-ils inclus ?
Ce sont des choix séparés dans le configurateur InGround Comfort : filtration à sable, hydromassage, bulles d’air, deux ou quatre LED, isolation des parois et du fond, ainsi que modules connectés. Une photographie ne prouve pas leur inclusion. Le bouchon de vidange inférieur est, lui, indiqué comme déjà inclus ; le récapitulatif final contrôle tous les autres équipements commandés.
Quelle charge et quel accès faut-il prévoir ?
En première approche, environ 2 000 kg avec l’eau et les utilisateurs constitue seulement un ordre de grandeur, pas un poids exact ni un maximum. Le professionnel responsable doit calculer le support pour la cuve et ses 1 000 à 1 800 litres, les utilisateurs et les équipements. Après intégration, les pompes, le chauffage, le filtre, la vidange et les raccords doivent rester accessibles.
Qui assure le déchargement et le placement final ?
Sans l’option de déchargement, le client organise le passage du produit du camion au sol. Avec l’option correspondante, le chauffeur aide à cette étape. Le déplacement depuis le point de déchargement jusqu’à l’ouverture ou à la base finale doit être prévu séparément, avant de fermer la terrasse.
Combien de temps faut-il pour chauffer l’eau ?
Aucun temps fixe n’est documenté pour cette famille. Les volumes vont de 1 000 à 1 800 litres et le résultat dépend notamment de la température de départ, du chauffage choisi, du combustible, des conditions extérieures, de l’isolation et du couvercle. Une durée unique ne serait donc pas fiable.
Quelles données restent à confirmer pour TERRACE7 ?
La cuve est documentée à 2 008 × 2 008 mm à l’intérieur, 2 200 × 2 200 mm à l’extérieur, 964 mm de haut, 1 800 litres et 8 à 14 personnes. En revanche, la puissance et le modèle exacts du poêle extérieur, les détails de raccordement électrique, certaines données de couvercle et de vidange, ainsi que les dimensions du colis doivent être inscrits dans le dossier final de la commande.
Bonjour,
Notre bain nordique est enfin installé. Nous tenions à vous remercier pour la qualité des échanges effectués depuis notre premier contact. Merci pour votre patience, votre compréhension et votre réactivité. (Vente, mise en place, transport). Vous trouverez ci-joint quelques photos de notre installation.
Très bonne équipe chez TimberIN avec un très bon contact d’Evelina avant l’achat.
Le SPA est parfaitement arrivé, prévoir quelques bras forts pour le recevoir et l’installer. Quel plaisir de profiter d’un bain chaud en extérieur chauffé au feu de bois!!! (nous n’avons jamais eu besoin d’utiliser la chauffe électrique)
Bonjour,

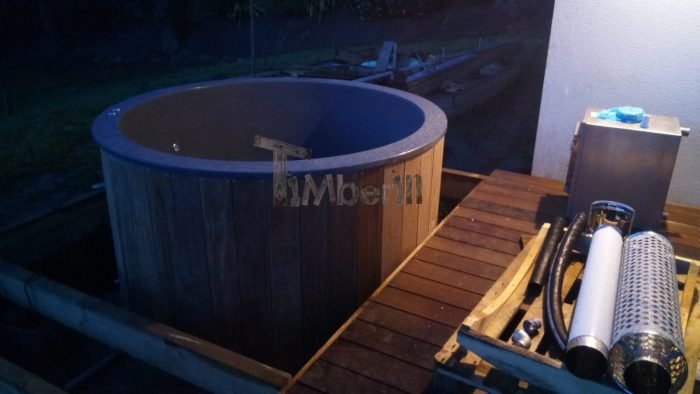

Première mise en eau
Pour vérifier l’étanchéité

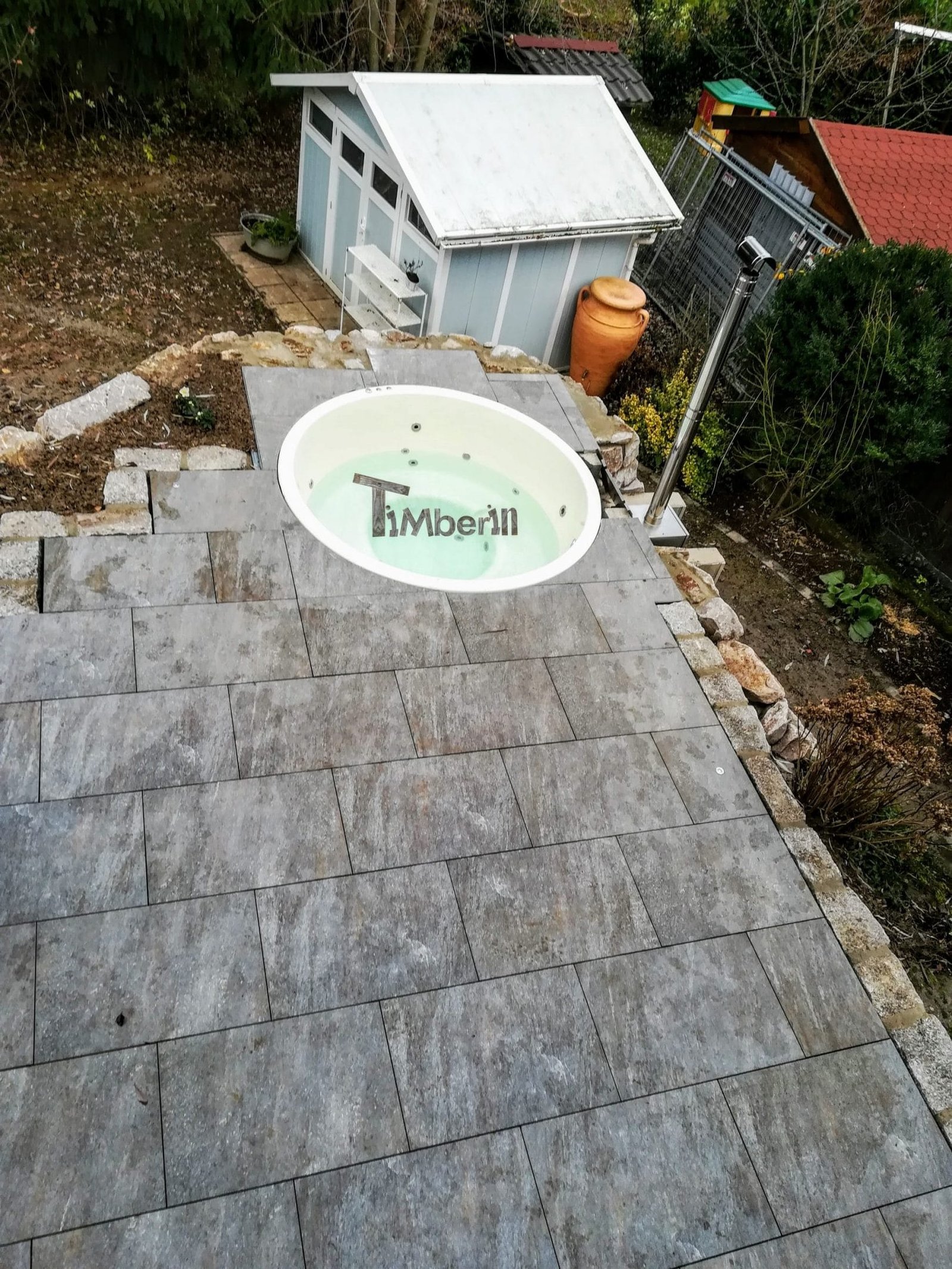

Suite des photos après la mise en place du carrelage
